Rezultati
Za mjerenje rezultata optimizacije sam složio virtualnu scenu u vlastitom editoru. Neke objekte sam oblikovao, a neke sam učitao iz .obj formata i uvrstio ih u scenu. Scena se sastoji od 145270 poligona. Za algoritam odbacivanja poligona po projekcijskom volumenu je vrlo bitna struktura tj. graf scene. Nastojao sam grupirati dijelove scene imajući na umu logičku i prostornu organizaciju. Na slici 10 se vidi cijela scena, bez tekstura i sa iscrtanim obujmicama svih čvorova grafa scene.

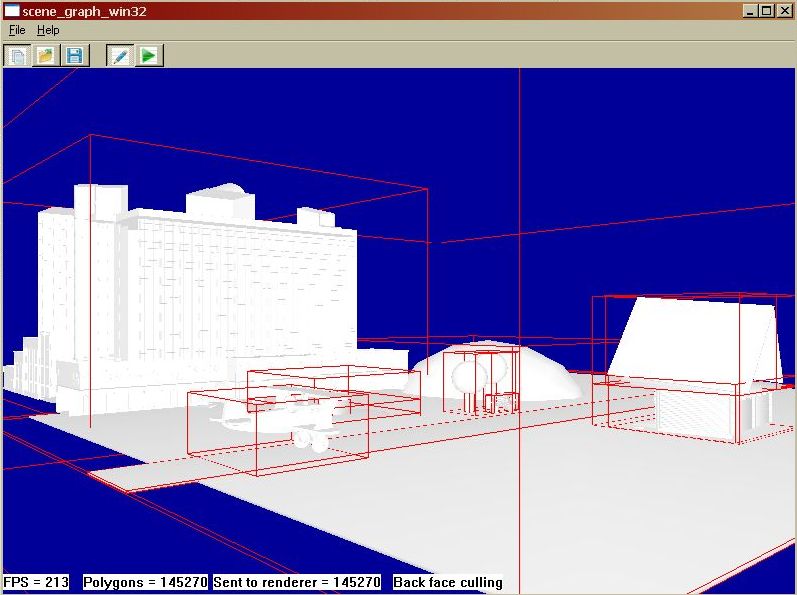

Slika 6. Pogled na cijelu scenu sa obujmicama.
Slika 7. Primjer pogleda u scenu.
Algoritam |
Broj poligona poslanih na iscrtavanje |
FPS |
Bez algoritma |
145270 |
173 |
Odbacivanje stražnjih poligona |
145270 |
206 |
Odbacivanje po projekcijskom volumenu |
31549 |
240 |
Odbacivanje stražnjih poligona + odbacivanje po projekcijskom volumenu |
31549 |
304 |
Tablica 1. Tablica uz sliku 7.

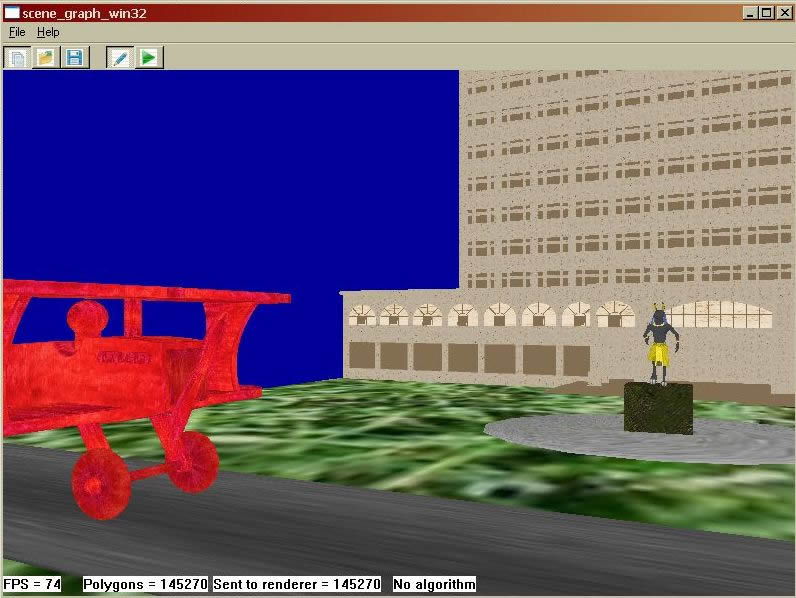

Slika 8. Primjer pogleda u scenu.
Algoritam |
Broj poligona poslanih na iscrtavanje |
FPS |
Bez algoritma |
145270 |
74 |
Odbacivanje stražnjih poligona |
145270 |
114 |
Odbacivanje po projekcijskom volumenu |
118848 |
65 |
Odbacivanje stražnjih poligona + odbacivanje po projekcijskom volumenu |
118848 |
105 |
Tablica 2. Tablica uz sliku 8.
Primjer na slici 7 je primjer pogleda u scenu kod kojeg algoritam za odbacivanje poligona daje ubrzanje iscrtavanja, a na slici 8 dolazi do usporavanja iscrtavanja jer je gotovo čitava scena vidljiva i algoritam nam je nepotreban..
Slika 9. Primjer pogleda u scenu.
Algoritam |
Broj poligona poslanih na iscrtavanje |
FPS |
Odbacivanje po projekcijskom volumenu |
123891 |
188 |
“Stani i čekaj“ |
17806 |
171 |
CHC++ |
17806 |
243 |
Tablica 3. Tablica uz sliku 9.

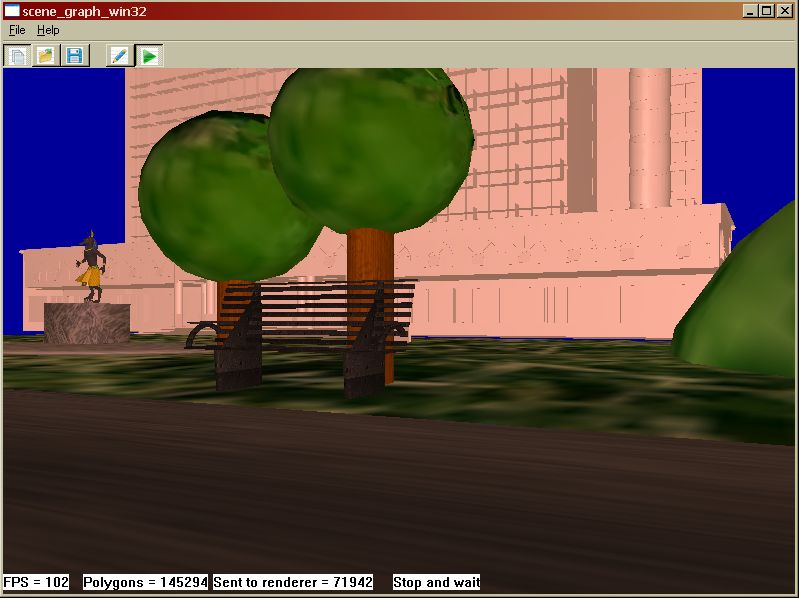

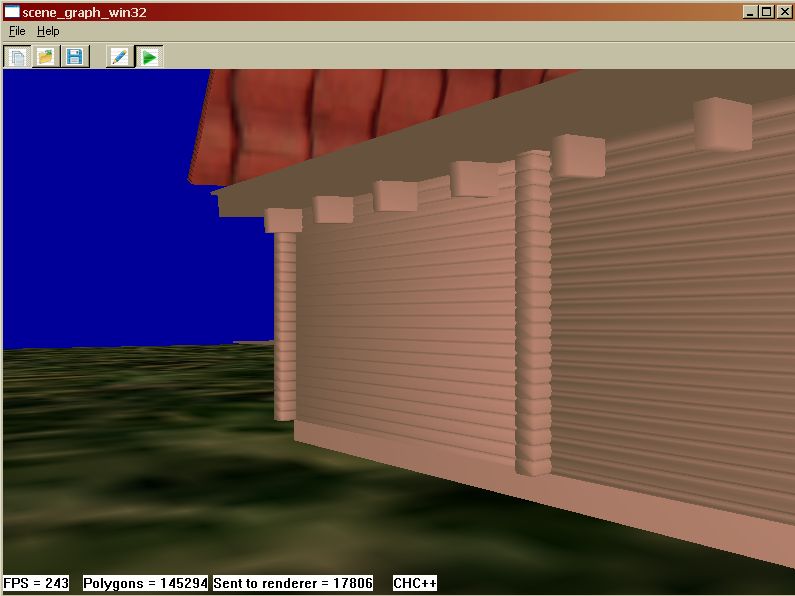

Slika 10. Pogled u scenu.
Algoritam |
Broj poligona poslanih na iscrtavanje |
FPS |
Odbacivanje po projekcijskom volumenu |
71942 |
220 |
“Stani i čekaj“ |
71942 |
102 |
CHC++ |
71942 |
212 |
Tablica 4. Tablica uz sliku 10.
Na slici 9 stoji najbolji pogled u scenu kada govorimo o algoritmima za odbacivanje zaklonjenih poligona. Gotovo čitava scena je zaklonjena i to se vidi na rezultatima. Kod “stani i čekaj“ dobivamo pad za 15-ak FPS-a unatoč puno manjem broju poslanih poligona. Dakle vrijeme koje čekamo na odgovor upita o zaklanjanju je ipak preveliko da bi dobili ikakvo ubrzanje.
Na slici 10 vidimo da najbolje performanse nudi algoritam za odbacivanje po projekcijskom volumenu, no tek nešto lošiji je CHC++. U CHC++ algoritmu svi vidljivi čvorovi se ispituju svaki deseti trenutak prikaza s time da se ne provjeravaju svi u istom trenutku prikaza. Za to je odgovoran slučajni odabir broja trenutka prikaza u kojem će se desiti prvi upit. Tako da se upiti raspodijele po različitim trenutcima prikaza i time ublaže trošak algoritma. Apsolutno najgore rezultate nudi naivna “stani i čekaj“ metoda. U svakom trenutku prikaza se iscrtavaju obujmice od svih vidljivh čvorova (ali ne na ekran), postavljaju se upiti, čekaju se odgovori na te upite i iscrtava se geometrija svih vidljivih čvorova.

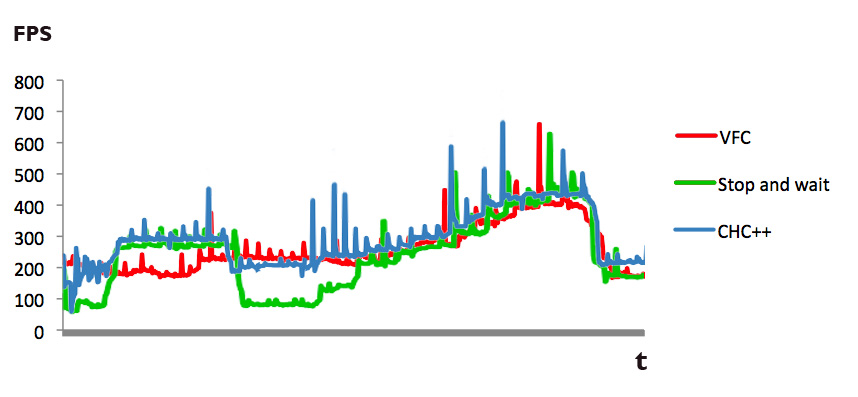

Graf 1. Primjer prolaska kroz scenu s izmjerenim performansama.
Na početku grafa 1 vidimo dio gdje se CHC++ i “stani i čekaj“ algoritam odvajaju i nude puno bolje rezultate nego odbacivanje po projekcijskom volumenu. To je dio kad sam s kamerom ušao u kućicu u sceni i gotovo cijela scena je bila zaklonjena. U tom slučaju je i algoritam “stani i čekaj“ dosta dobar, malo lošiji od CHC++. To je zato što postoji samo jedan vidljiv čvor, a svi ostali se trebaju ispitati i treba pričekati njihove rezultate. Nakon toga sam s kamerom izašao iz kućice što se i očituje na grafu. CHC++ tu bilježi nagli pad FPS-a, no puno manji od naivne metode. To je otprilike onaj pogled koji sam objasnio na slici 16. Vidimo da je CHC++ lošiji od običnog odbacivanja po projekcijskom volumenu i taj pad iznosi oko 20-30 FPS-a. Do kraja prolaska su performanse svih algoritama otprilike iste jer sam krenuo prema najvećem objektu u sceni i samo je on bio vidljiv. Na samom kraju dolazim do stražnje strane modela hotela i okrećem kameru prema sceni. Vidi se da je tu CHC++ nešto bolji od ostala dva algoritma.
