U zadnjih nekoliko desetljeća genetski algoritmi se, zbog svog izuzetnog omjera brzine i kvalitete rješenja, koriste za rješavanje velikog broja problema kombinatoričke optimizacije kao što su problem trgovačkog putnika, problem spremanja kutija u kontejnere, raspoređivanje poslova po radnim stanicama i slično. To su problemi kod kojih je pri većim problemima teško ili nemoguće deterministički odrediti optimalno rješenje u nekom razumnom vremenu (za dovoljno velike probleme može trajati danima). Jedan od takvih problema je i problem krojenja materijala.

Problem krojenja materijala se pojavljuje u mnogim industrijama: tekstilna, drvna, metalna, novinska itd. Problem se pojavljuje u vidu gubitaka koji nastaju ako se materijal ne izreže adekvatno, pa veliki dio propadne. U ovom radu definiraju se problemi krojenja te se prezentiraju genetski algoritmi za rješavanje 1D i 2D problema krojenja. U 2. poglavlju je objašnjen problem krojenja, te navedene neke klasifikacije različitih problema ovog tipa. Algoritmi za rješavanje problema krojenja opisani su u 3. poglavlju. U 4. poglavlju navedeni su implementirani algoritmi i problemi, provedena su ispitivanja učinkovitosti implementiranih algoritama te usporedba kako razlike među njima utječu na dobivene rezultate.

2. Problem

Problem krojenja (eng. Cutting Stock Problem, CSP) je problem kombinatoričke optimizacije koji uključuje rezanje raspoloživog materijala u potrebne manje komade (predmete) sa ciljem da se minimalizira broj korištenih komada raspoloživog materijala i količina otpada.

Skupa sa problemom pakiranja predmeta (eng. Bin Packing Problem, BPP) pripada grupi problema pakiranja i rezanja (eng. Cutting and Packing, C&P) [1], među koje pripada i problem utovara vozila, utovara paleta, problem pakiranja naprtnjače i mnogi drugi slični problemi. Svi problemi iz te grupe problema se, ako im se ograničenja podudaraju, mogu rješavati istim algoritmima. To je i razlog što se za problem krojenja koriste isti algoritmi za koje se u literaturi navodi da služe za rješavanje problema pakiranja predmeta.

Za rješavanje problema krojenja (a time i ostalih C&P problema) se općenito koriste 2 pristupa: fokusiranje na objekte i fokusiranje na uzorke. Prvi pristup direktno pridružuje zahtjeve za rezanjem komadima raspoloživog materijala, dok drugi pristup prvo generira uzorke rezanja raspoloživog komada, a zatim kombinira dobivene uzorke da bi se ostvarili svi zahtjevi za rezanjem. Prvi pristup je prikladniji za korištenje ako postoji više veličina materijala, dok su za jednu veličinu materijala oba pristupa jednako prikladna.

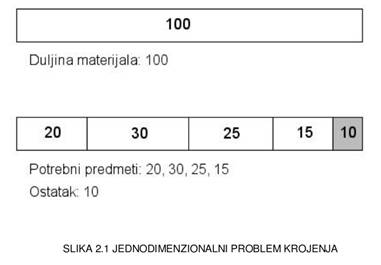

Problem rezanja se formalno definira na sljedeći način: Zadana je lista od m predmeta koje je potrebno izrezati u q_j komada (j=1, ..., m). Ako se svakom planu rezanja pridruži broj x_i koji označava koliko će se puta i-ti plan rezanja iskoristiti, onda se problem rezanja definira kao:

	(2.1)
	(2.2)

gdje je a_ij broj pojavljivanja predmeta j u planu rezanja i, a c_i je cijena (najčešće ostatak) plana rezanja i [2].

Prema Dychoffovoj tipologiji [1] problemi krojenja se razlikuju prema 4 glavne karakteristike:

1. Dimenzionalnost:

(1) Jednodimenzionalni

(2) Dvodimenzionalni

(3) Trodimenzionalni

(N) N-dimenzionalni sa N>3 (dimenzija problema, ne objekata)

2. Način dodjeljivanja

(B) Svi materijali a odabir predmeta

(V) Odabir materijala a svi predmeti

3. Izbor materijala

(O) Jedan materijal

( I ) Više jednakih materijala

(D) Više različitih materijala

4. Izbor predmeta

(F) Mali broj predmeta (različitih oblika ili dimenzija)

(M) Puno predmeta u puno različitih oblika ili dimenzija

(R) Puno predmeta u relativno malo različitih oblika ili dimenzija

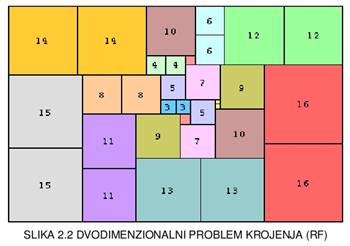

Osim ove podjele, dvodimenzionalni i trodimenzionalni problemi se dodatno razlikuju po još dva ograničenja [3]:

• orijentiranost – predmeti mogu biti fiksno orijentirani (O) ili se mogu rotirati za 90° stupnjeva (R)

• giljotinski rezovi - jedini dopušteni rezovi su giljotinski (rez koji cijepa materijal ortogonalno po cijeloj dimenziji)(G) ili su dopušteni slobodni rezovi (F)

Treba još spomenuti problem specifičan za 2D problem krojenja: problem krojenja role. To je dvodimenzionalni problem krojenja kod kojeg se zna samo širina materijala, dok se ukupna visina rezanih predmeta treba minimizirati.

3. Genetski algoritmi prilagođeni za problem krojenja

Genetski algoritmi (eng. Genetic Algorithm, GA) spadaju u grupu algoritama koje nazivamo evolucijski algoritmi. To su metaheuristički algoritmi koji rješenja problema nalaze imitirajući prirodnu evoluciju. Na početku izvođenja genetskih algoritama, generira se početna populacija rješenja, te se ta rješenja ocjenjuju pomoću funkcije dobrote. Krenuvši od početne populacije ponavlja se evolucijski proces, koji se sastoji od jednog kruga izvedbe genetskih operatora (selekcija, križanje i mutacija), dok se ne pojavi dovoljno dobro rješenje (u većini literature se koristi izraz "dovoljno dobro rješenje" jer se može dogoditi da genetski algoritam ne može naći optimalno rješenje).

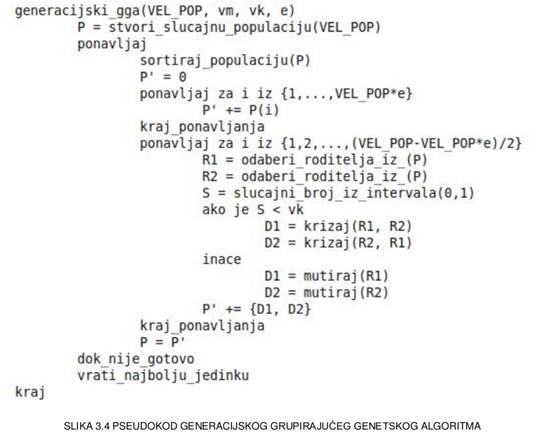

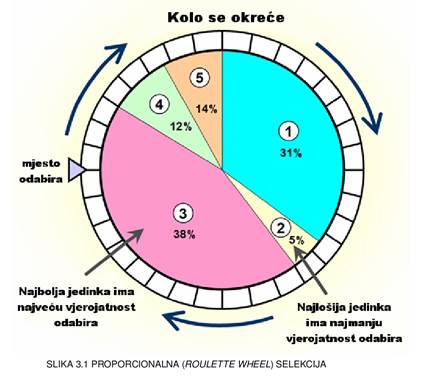

Prema tipu selekcije i stvaranja novih jedinki genetske algoritme dijelimo na dva tipa: eliminacijski (eng. steady-state) genetski algoritam i generacijski genetski algoritam. Korak (tj. iteracija) eliminacijskog algoritma se sastoji od odabira dva roditelja, iz kojih upotrebom križanja i mutacije nastaje dijete. To dijete se zatim ubacuje u populaciju tako da zamjeni neku od jedinki. Roditelji se u eliminacijskom genetskom algoritmu često odabiru 3-turnirskom selekcijom, koja se sastoji od toga da se iz populacije nasumično odabere 3 jedinke, od kojih se dvije bolje uzmu za roditelje, a najlošija se zamjeni novom jedinkom. Kod generacijskog genetskog algoritma se u jednoj iteraciji stvara jednak broj novih jedinki kao što ih je bilo prije, tj. stvara se cijela nova generacija rješenja. Roditelji za provođenje reprodukcije kod generacijskog genetskog algoritma se, osim k-turnirskom selekcijom koja je već opisana, mogu odabirati i proporcionalnom selekcijom (engl. Roulette-wheel selection, slika 3.1.). Kod proporcionalne reprodukcije vjerojatnost svake jedinke da bude odabrana za stvaranje nove jedinke je proporcionalna njezinoj relativnoj dobroti (kod velikih vrijednosti dobrote, razlike u vjerojatnosti odabira najbolje i najgore jedinke bi prilikom korištenja apsolutne dobrote postale zanemarive). Za razliku od eliminacijskog genetskog algoritma gdje najbolja jedinka ne može nestati iz populacije, kod generacijskog genetskog algoritma se to može dogoditi. Da bi se to spriječilo koristi se elitizam, kojim se određen broj najboljih jedinki (često samo najbolja) odmah dodaje u novu populaciju.

Bez obzira na to koju selekciju koriste, oba tipa genetskih algoritama koriste jednake genetske operatore križanja i mutacije, a oni ovise o načinu zapisa rješenja (genotip). Postoje različiti načini zapisivanja rješenja, a oni ovise o problemu koji se rješava. S obzirom na to da se genetskim algoritmima rješavaju problemi optimizacije funkcija sa konačnim diskretnim domenama, najčešći način zapisivanja rješenja je niz brojeva (iako postoje i drugačiji zapisi, od kojih će jedan biti opisan u nastavku).

Genetskim operatorom križanja od dvije jedinke roditelja nastaje nova jedinka dijete, a mutacije se nasumice mijenjaju dijelovi rješenja koje predstavlja dijete. Križanje služi kako bi se dobri dijelovi rješenja rasprostranili po cijeloj populaciji, a mutacija kako bi se osigurala raznolikost rješenja u populaciji te proširilo područje mogućih rješenja koje pretražujemo [4]. S obzirom da su ovi operatori vezani za genotip koji se koristi, detaljni opis korištenih operatora (i genotipa) nalazi se u nastavku teksta u opisu korištenih algoritama.

3.1. Algoritmi za rješavanje 1D problema krojenja

S obzirom na raniji opis problema, lako se može zaključiti da problem krojenja pripada grupirajućim problemima [5]. To su problemi kod kojih je cilj, na nekakav optimalan način, smjestiti (grupirati) članove nekog skupa, u ovom slučaju predmete, u odvojene podskupove tj. naći dobru podjelu skupa. U skladu s time kod grupirajućih problema funkcija dobrote, koju treba optimizirati, definirana je nad skupom svih valjanih grupacija (s obzirom na posebne uvijete problema, najčešće postoje grupacije koje su zabranjene). Za rješavanje takvih problema koristi se grupirajući genetski algoritam (eng. Grouping GA, GGA).

3.1.1. Grupirajući genetski algoritam

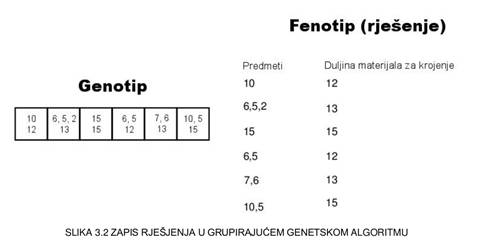

Grupirajući genetski algoritam, kao što mu ime kaže, koristi grupe kao građevnu jedinicu genotipa. Dok većina ostalih genetskih algoritama za prikaz rješenja koristi polje brojeva, grupirajući genetski algoritam koristi polje grupa, tj. svaki gen predstavlja grupu predmeta a ne jedan predmet. Grupe se sastoje od popisa predmeta koji se trebaju rezati te duljina materijala od kojeg se režu (Slika 3.2.). Prednost ovakvog zapisa je u tome što je broj gena u rješenju varijabilan a poredak gena u rješenju nema nikakvo značenje, kao ni poredak predmeta u grupi. Ako se usporedi ovakav zapis sa zahtjevima problema koji se rješava, može se vidjeti da je potpuno prikladan.

Za rješavanje 1D problema krojenja kod kojeg postoji više duljina materijala za rezanje, koristili su se operatori vrlo slični onima koje su koristili Hinterding & Khan [6] (za probleme gdje postoji samo jedna duljina materijala za rezanje pogledati [7]).

Jedinke početne populacije se generiraju na način da se prvo slučajnim odabirom odredi duljina materijala od kojeg će se grupa rezati, a zatim se slučajno odabire predmet (od onih koji stanu i koji su ostali) koji će se dodati u grupu za rezanje. Kad se tako grupa popuni, doda se u rješenje i postupak ponovi dok se ne iskoriste svi predmeti koje treba rezati.

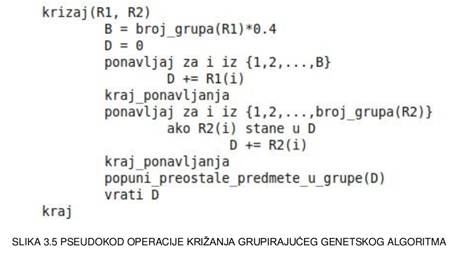

Korišteni operator križanja radi na sljedeći način: grupe u svakom roditelju se sortiraju uzlazno prema ostatku koji ostaje nakon rezanja (tj. uzlazno po iskorištenosti). Dijete se gradi tako da se prvo 40% grupa iz prvog roditelja prepiše u dijete, a zatim se redom prepišu sve grupe koji se mogu prepisati s obzirom na ograničenja problema (broj predmeta koji se reže, količina materijala itd.). Grupe koje se ne mogu prepisati se jednostavno preskoče. Predmeti koji nakon ovakvog prepisivanja ostanu neiskorišteni se grupiraju na isti način kao i kod generiranja početne populacije. Ovakvim križanjem je osigurano da čak i ako se više puta odaberu isti roditelji, dijete koje će rezultirati neće svaki put biti isto.

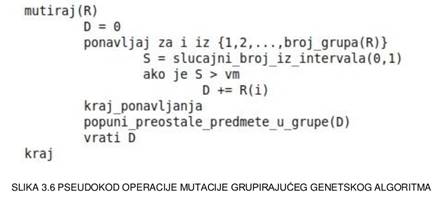

Operator mutacije radi na način da se slučajno odaberu grupe koje će se brisati (ostale grupe se prepišu u dijete), a od predmeta koji ostanu nakon brisanja grupa se stvaraju nove grupe istim postupkom kao i kod generiranja populacije. U raznim izvorima ([6],[7]) se za brisanje biraju samo lošije grupe da bi se bolje grupe sačuvale, no s obzirom na to da je uloga operatora mutacije raznovrsnost populacije te da odabrani operator križanja već daje određenu prednost boljim grupama, mutacija ne diskriminira grupe prilikom odabira za brisanje.

Osim što se izvedba ovih operatora razlikuje od izvedbe operatora u "običnim" genetskim algoritmima, razlikuje se i njihova upotreba. Dok kod ostalih genetskih algoritama nove jedinke nastaju (s nekom vjerojatnošću) križanjem te se zatim mutiraju, kod grupirajućeg genetskog algoritma nove jedinke, zbog sličnosti između zadnjeg koraka križanja i mutacije, mogu nastati ili samo križanjem ili samo mutacijom.

Za računanje dobrote koristi se formula gdje je C funkcija cijene [6] koja glasi:

(3.1)

gdje je:

w_i = otpad nakon rezanja i-tog komada materijala

l_i = duljina i-tog komada materijala

ws = ukupan broj neiskorištenih komada materijala (komadi materijala kojima je ostatak veći od maksimalnog dopuštenog)

n = ukupan broj korištenih komada materijala

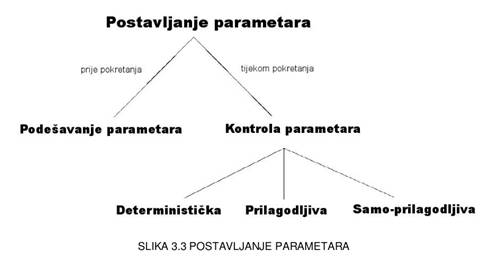

Svaki genetski algoritam ima određene parametre. Kod grupirajućeg genetskog algoritma tu spadaju: veličina populacije, broj generacija, vjerojatnost križanja, vjerojatnost mutacije te elitizam. Prema [8] (Slika 3.3.) parametri se mogu postavljati prije pokretanja programa (podešavanje parametara) ili tijekom pokretanja programa (kontrola parametara).

Podešavanje parametara prije pokretanja se zbog složenog međusobnog utjecaja parametara najčešće radi eksperimentalno. Kontrola parametara tijekom pokretanja programa se može raditi deterministički, adaptivno ili samo-adaptivno. Deterministička kontrola parametara znači da se parametri tijekom pokretanja mijenjaju po nekom unaprijed određenom pravilu, bez ikakve povratne informacije od algoritma, dok adaptivna kontrola parametara znači da promjene parametara ovise o stanju u kojem se algoritam nalazi (devijacija populacije, blizina lokalnog ili globalnog minimuma i sl.). Kod samo-adaptivne kontrole parametara, parametri su zapisani u genotipu populacije, te skupa s njim prolaze kroz križanje odnosno mutaciju.

3.1.2. Hibridni grupirajući genetski algoritam

Kako bi se poboljšao rad genetskih algoritama (ali i drugih heurističkih metoda) često se uz njih koriste i drugi algoritmi za determinističko rješavanje istog problema. Takvi se algoritmi onda zovu hibridni genetski algoritmi (eng. Hybrid Genetic Algorithm, HGA).

Pošto većina genetskih algoritama služi da bi se neka funkcija optimizirala, uz njih se u hibridnim algoritmima koriste algoritmi lokalne pretrage (eng. Local Search, LS). Za rješavanje problema krojenja korišten je hibridni algoritam o kojem je pisao Falkenauer [9], koji za lokalnu pretragu koristi modificirani kriterij dominiranja (eng. Dominance Criterion).

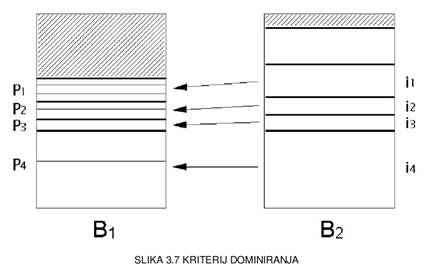

Kriterij dominiranja je definiran kao: "ako uzmemo 2 spremnika B1 i B2, te ako postoji podskup {i1, ... in} predmeta iz B2 i raspodjela {P1, ... Pn} predmeta iz B1 takav da za svaki ii ne postoji veći odgovarajući Pi, može se reći da B2 dominira nad B1 zato što rješenje koje sadrži B2 ne zahtjeva više spremnika od rješenja koje sadrži B1" [9] (Slika 3.7.). Ovdje je kriterij izražen u sklopu problema smještanja predmeta (eng. Bin packing Problem, BPP), no kao što je već rečeno, problem smještanja predmeta i problem krojenja spadaju u srodnu grupu problema, te često predstavljaju isti problem optimizacije [1].

Za korištenje u sklopu grupirajućeg genetskog algoritma, kriterij dominiranja je promijenjen i obavlja funkciju lokalne optimizacije na sljedeći način: prilikom reprodukcije u grupirajućem genetskom algoritmu, bilo da se reprodukcija izvodi križanjem ili mutacijom, prije nego se neraspoređeni predmeti smjeste u nove grupe, provodi se provjera da li neki od tih predmeta može zamijeniti bilo koja dva predmeta iz iste grupe, a da se ne premaši duljina materijala od kojeg se grupa reže. Ukoliko se nađu zamjene koje se mogu ostvariti, provede ih se. Rezultat ovakve zamjene su dvije bitne stvari:

· prvi (i očiti) rezultat je bolje iskorištavanje materijala koji se reže (manje ostataka nakon rezanja)

· drugi rezultat je oslobađanje manjih predmeta za smještanje u grupe, što omogućuje bolje pakiranje neraspoređenih materijala (kao i nastavak lokalnog pretraživanja tj. zamjena)

Ovaj postupak se provodi dok god postoje zamjene koje je moguće ostvariti. Kad se više ne nađe zamjena koju je moguće ostvariti, neraspoređeni predmeti se slažu u grupe uobičajenim postupkom.

3.2. Algoritmi za rješavanje 2D problema krojenja

Pošto je 2D problem samo proširenje 1D problema, vrijede isti principi, što znači da i za ovaj problem grupirajući genetski algoritam ima jednake prednosti kao i za 1D problem. Ono što je posebno kod 2D problema rezanja je pojavljivanje problema smještanja predmeta unutar materijala (zato se još to naziva i problem 2D smještanja). Naime, kod 1D problema krojenja nije bitan redoslijed izrezivanja predmeta, osim ako je neprekidnost (eng. contiguity) jedno od ograničenja problema, dok je kod 2D problema krojenja smještanje predmeta na materijal vrlo bitno [10]. Postoje 2 grane algoritama za smještanje predmeta: algoritmi koji koriste police i algoritmi koji ne koriste police [11]. Algoritmi koji koriste police se najčešće koriste za smještanje predmeta u role (materijal fiksne širine i neodređene visine), a za rješavanje problema smještanja u spremnike (materijal fiksne širine i visine) se koriste algoritmi koji ne koriste police.

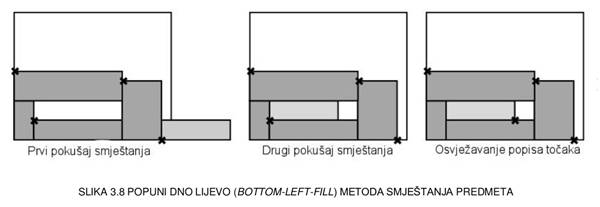

Jedan od poznatijih algoritama koji ne koriste police je popuni dno lijevo algoritam (eng Bottom-Left-Fill, BLF) [10]. Ovaj algoritam sadrži popis točaka u koje se može smjestiti donji lijevi kut predmeta. Krenuvši od najniže najljevije točke, ispituje se da li se predmet može smjestiti u danu točku bez da izlazi izvan granica materijala i da se ne preklapa sa drugim predmetima. I tako se ide redom po listi svih mogućih točaka smještanja. Ako se nađe točka u koju se predmet može smjestiti, predmet se smjesti a lista točaka se osvježi tako da se obriše iskorištena točka a dodaju gornji lijevi i doljnji desni kut predmeta smještenog na materijal (Slika 3.8.). Ako se predmet ne može smjestiti ni u jednu točku iz liste, onda predmet ne stane u materijal tj. ne može se od njega izrezati. Ovakvim postupkom, za razliku od ostalih algoritama za smještanje, ovaj algoritam može popuniti "rupe" nastale smještanjem ranijih predmeta na materijal.

Grupirajući genetski algoritam spomenut kod rješavanja 1D problema krojenja je, uz promjenu zapisa rješenja te izvedbe generiranja grupa, križanja i mutacije, prikladan i za rješavanje 2D problema rezanja.

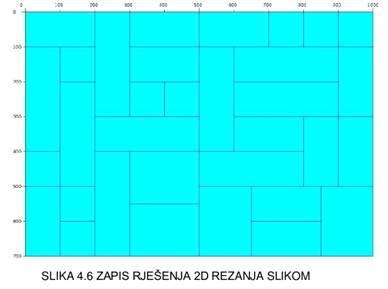

Grupe, osim popisa predmeta koji se režu i dimenzija materijala iz kojega se režu, još sadrže i popis točaka u koje pojedini predmet smještamo. Generiranje grupa se izvodi slično kao i kod 1D problema: nasumično se odabere jedan od neiskorištenih predmeta, slučajnim odabirom se provjeri da li se predmet rotira ili ne, te ga se pokuša smjestiti u grupu koristeći BLF algoritam. Ako predmet ne stane u grupu, rotira ga se i ponovo pokuša smjestiti u grupu (znači ispituje se da li predmet stane u grupu normalno ili rotirano). Ako i nakon rotacije predmet ne stane u grupu, briše ga se sa liste predmeta koje se pokušava smjestiti u grupu. Kad se lista predmeta koje pokušavamo smjestiti isprazni, znači ili više nema slobodnih predmeta ili više ne stane ni jedan u grupu, grupa je gotova. Ponavljanjem ovog postupka se generiraju jedinke. A taj postupak se koristi i prilikom križanja i mutacije za grupiranje neiskorištenih predmeta. Za evaluaciju se koristi ista funkcija kao i za 1D problem krojenja, samo se umjesto preostale duljine materijala koristi preostala površina materijala.

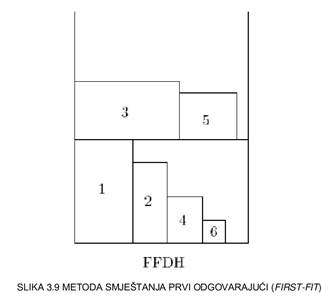

Od algoritama za smještanje koji koriste police spomenut ćemo hibridni prvi odgovarajući algoritam (eng. Hybrid-First-Fit, HFF) [11]. Kao što i naziv grupe algoritama govori, ovaj algoritam ne smješta predmete slobodno na materijal, nego ih slaže u razine. Prvi predmet koji se slaže se stavlja u lijevi kut na bazu materijala. Taj predmet određuje visinu početne razine, tako da u istu razinu (policu) mogu doći samo predmeti koji su jednako visoki ili niži od tog predmeta. Za svaki idući predmet se redom provjerava da li stane u neku od postojećih razina, te ako stane da se smjesti u prvu razinu u koju može stati. Ako predmet ne stane u nijednu razinu, za njega se otvori nova razina. Ovaj korak je identičan izvođenju algoritma prvi odgovarajući (eng. First-Fit, FF) kojeg se može vidjeti na slici 3.9.

Ovakav način smještanja predmeta je vrlo povoljan za problem pakiranja u role, za probleme sa giljotinskim rezovima te za probleme gdje je brzina dolaska do rješenja ključna (na račun kvalitete rješenja).

Da bi se ovaj algoritam mogao koristiti za smještanje predmeta na materijale sa definiranom visinom, potrebno je razine stvorene gore opisanim načinom sortirati da stanu na materijale (što se svodi na 1D problem krojenja [11]). Zbog toga se hibridni prvi odgovarajući algoritam naziva dvofazni algoritam sa policama.

Prilikom korištenja ove metode smještanja sa grupirajućim genetskim algoritmom, ne može se provoditi dvofazno rješavanje. Zbog toga je algoritam promijenjen na sljedeći način: ako predmet ne stane u trenutne razine, smješta ga se u novu razinu samo ako se time neće premašiti visina materijala, a u suprotnom ga se smješta na drugi materijal. Time je omogućeno da se ne mora mijenjati način na koji se generiraju grupe koje tvore rješenje.

4. Praktični dio

4.1. Programski sustav

4.1.1. Opis programskog sustava

Programski dio završnog zadatka rađen je u programskom jeziku Java. Za rješavanje 1D problema krojenja implementirani su grupirajući genetski algoritam (GGA) te hibridni grupirajući genetski algoritam (HGGA). Grupirajući genetski algoritam je implementiran u generacijskom i eliminacijskom modelu modelu (SSGGA). Također, isti algoritam implementiran je sa deterministički promjenjivim (AGGA, ASSGGA) te sa samo-adaptivno (SAGGA) promjenjivim parametrima [8]. Deterministički algoritam mijenja vjerojatnost križanja, mutacije i veličinu populacije, a samo-adaptivni mijenja samo vjerojatnosti križanja i mutacije. Za rješavanje 2D problema krojenja implementirani su grupirajući genetski algoritmi koji za smještanje predmeta koriste popuni dno lijevo metodu smještanja (BLF) odnosno hibridni prvi odgovarajući metodu smještanja (HFF).

4.1.2. Optimizacijski problemi

Od 1D problema krojenja za rješavanje odabran je 1/V/D/M problem. Prema [1], kako je ranije opisano, to je jednodimenzionalni problem odabira materijala da bi se izrezali svi predmeti, gdje postoji više materijala različitih duljina, a predmeta je puno i to u puno različitih duljina. Lako je vidjeti da algoritmi koji rješavaju ovaj problem lako mogu riješiti bilo koji 1/V/I/ i 1/V/D/ problem. Kao dodatni parametri problema se zadaju debljina rezne ploče (gubitak pri rezanju) i maksimalni dopušteni ostatak da bi se materijal smatrao dobro iskorištenim.

Od 2D problema krojenja za rješavanje odabran je 2/V/I/M problem, sa dodatnim ograničenjem RF. Prema [1] i [3], kako je ranije opisano, to je dvodimenzionalni problem odabira materijala da bi se izrezali svi predmeti, gdje: postoji više materijala istih dimenzija, predmeta je puno i to u puno različitih dimenzija, dopušteno je rotirati predmete za 90° te su dopušteni slobodni rezovi.

4.1.3. Programsko okruženje

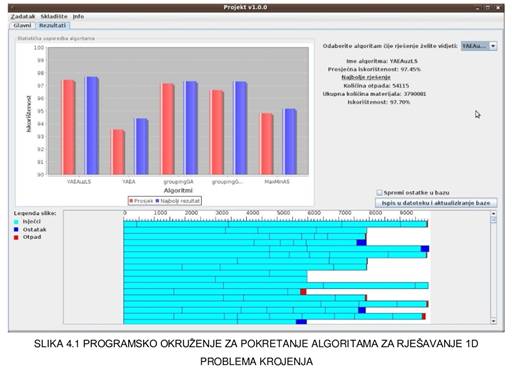

Algoritmi za rješavanje 1D problema rezanja su prilagođeni za korištenje unutar programskog okruženja ostvarenog u sklopu predmeta Projekt (Slika 4.1.), no postoji prilagođena verzija za samostalno pokretanje. U slučaju samostalnog pokretanja, algoritmi kao argument primaju naziv ulazne i izlazne datoteke (tim redosljedom). U obje datoteke duljine su izražene u milimetrima. Ulazna datoteka mora imati u prvom redu odvojeno tabulatorom (znak '\t') maksimalno vrijeme izvođenja (u milisekundama), debljinu reza te maksimalni dopušteni gubitak. U idućim redovima treba biti duljina materijala i količina materijala (-1 označava beskonačnu količinu) odvojeni tabulatorom. Nakon takvog popisa svih materijala, treba biti red crtica (znak '-') a zatim popis predmeta jednakog formata kao popis materijala. U izlaznu datoteku se zapisuje ukupna iskorištenost te ukupno vrijeme izvođenja. Osim ulazne i izlazne datoteke, algoritmi koriste još i datoteku sa parametrima. Ta datoteka je istog imena kao i algoritam, sa nastavkom '_param.txt', a u njoj se nalaze (početni) parametri algoritama. U izlaznoj datoteci se u svakom redu nalazi duljina materijala koji se reže te tabulatorom odvojen popis predmeta koji se od tog materijala režu. Nakon popisa materijala se nalazi postotak iskorištenosti materijala.

Za 2D problem rezanja algoritmi kao argument primaju naziv ulazne datoteke, naziv izlazne datoteke te naziv datoteke sa slikama rješenja. Ulazna datoteka je neznatno izmjenjena: u prvom redu se nalaze redom širina materijala, visina materijala te maksimalni ostatak (površina), razdvojeni tabulatorom. U ostalim redovima se nalaze sirina predmeta, visina predmeta i količina predmeta, također odvojeni tabulatorom. U izlaznoj datoteci se za svaki materijal nalazi popis predmeta zabilježen doljnjim lijevim i gornjim desnim kutom predmeta koji se od tog materijala izrezuje. Datoteka sa slikama rješenja je u PDF formatu (naziv izlazne datoteke koji se predaje mora imati .pdf ekstenziju) te se na svakoj stranici nalazi po jedna slika koja predstavlja položaj predmeta u jednom materijalu.

4.2. Eksperimenti

4.2.1. 1D problem krojenja

Nakon što je implementacija algoritama privedena kraju, potrebno je podesiti parametre algoritama (onih koji neće mijenjati iznose parametara tijekom izvođenja). Pošto smo već naveli da se takva podešavanja rade eksperimentalno, oba modela grupirajućeg genetskog algoritma (generacijski i eliminacijski) su pokrenuta po 10 puta za isti problem za sve kombinacije sljedećih parametara:

• veličina populacije [30, 50, 70, 100]

• vjerojatnost križanja [0.5, 0.55, 0.6, 0.65, 0.7, 0.75, 0.8, 0.85, 0.9]

• vjerojatnost mutacije [0.05, 0.1, 0.15, 0.2, 0.25, 0.3, 0.35, 0.4, 0.45, 0.5]

Ostali parametri (elitizam i broj generacija/reprodukcija) su bili fiksni.

Problem pomoću kojeg su se provodili eksperimenti za podešavanje parametara je sadržavao materijale: duljine 10000, 6000 i 5000 beskonačno komada (materijal koji se može nabaviti ili sl.), duljine 640 i 3548 po 3 komada, duljine 1640, 614 i 496 po 2 komada i duljine 574 i 625 po 1 komad. Predmeti koje je trebalo rezati su bili: 20 komada duljine 6432, 150 komada duljine 1640, 80 komada duljine 654, 150 komada duljine 2987, 80 komada duljine 852, 80 komada duljine 4741, 60 komada duljine 3256, 50 komada duljine 4256, 80 komada duljine 3321, 130 komada duljine 3700, 130 komada duljine 1910, 150 komada duljine 1236, 100 komada duljine 2356, 130 komada duljine 1055, 80 komada duljine 963, 100 komada duljine 2876 i 130 komada duljine 420. Debljina rezne ploče je 5 a maksimalni dopušteni ostatak 200.

Rezultati ispitivanja su očekivano pokazali da generacijski algoritam postiže bolje rezultate za veću populaciju (veće područje pretrage i više novih jedinki stvoreno). Za eliminacijski algoritam razlike prosjeka za populaciju od 100 i populaciju od 70 gotovo da i nema, ali se razlika povećava što se više smanjuje broj jedinki. To je u skladu sa očekivanjima, jer unatoč tome što veća populacija osigurava veće područje pretrage rješenja, isto tako smanjuje šansu svake pojedine jedinke da bude izabrana za reprodukciju. Slike 4.2. - 4.5. prikazuju odnos promjena parametara vjerojatnosti mutacije i križanja i prosjeka iskorištenosti za oba algoritma.

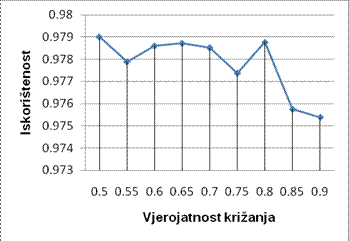

Slika 4.2 generacijski grupirajući genetski algoritam

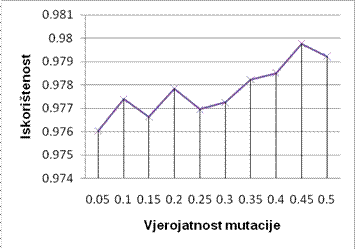

Slika 4.3 GENERACIJSKI GRUPIRAJUĆI GENETSKI ALGORITAM

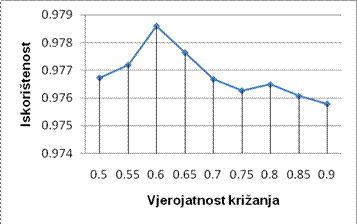

Slika 4.4 eliminacijski GRUPIRAJUĆI GENETSKI ALGORITAM

Slika 4.5 eliminacijski GRUPIRAJUĆI GENETSKI ALGORITAM

Iz tablica se lako može očitati da su za generacijski algoritam optimalni parametri:

• veličina populacije = 100

• vjerojatnost križanja = 0.5 (50%)

• vjerojatnost mutacije = 0.45 (45%)

Dok su za eliminacijski algoritam optimalni parametri:

• veličina populacije = 100 ili 70 (ovisno o vremenskim zahtjevima)

• vjerojatnost križanja = 0.6 (60%)

• vjerojatnost mutacije = 0.45 (45%)

Primijetimo i to da su ukupne razlike u parametrima između algoritama minimalne bez obzira na njihov drastično drugačiji način rada.

Sa ovako podešenim parametrima provedeno je međusobno ispitivanje svih implementiranih verzija grupirajućeg genetskog algoritma. Problem za ispitivanje algoritama je sadržavao materijale: duljine 10000 i 6000 beskonačno komada (materijal koji se može nabaviti ili sl.), duljine 2300 80 komada, duljine 1200 50 komada, duljine 4500 70 komada i duljine 8000 40 komada. Predmeti koje je trebalo rezati su bili: 30 komada duljine 530, 30 komada duljine 780, 30 komada duljine 1080, 30 komada duljine 1360, 30 komada duljine 1700, 30 komada duljine 1950, 30 komada duljine 2330, 30 komada duljine 2800, 60 komada duljine 3400, 60 komada duljine 4130, 60 komada duljine 4750, 60 komada duljine 5200, 60 komada duljine 5870, 60 komada duljine 6300, 30 komada duljine 6950, 30 komada duljine 7470 i 30 komada duljine 8100. Debljina rezne ploče postavljena je na 3 a maksimalni dopušteni ostatak na 200. Svaki algoritam se pokretao 40 puta. Rezultati ispitivanja iskorištenosti materijala se mogu vidjeti u tablici 1.

Tablica 4.1 rezultati ispitivanja

Algoritam	HGGA	GGA	SSGGA	AGGA	ASSGGA	SAGGA
Maksimum	96.08%	96.28%	96.27%	96.08%	95.95%	95.07%
Prosjek	94.79%	94.73%	94.25%	94.77%	94.37%	93.47%

4.2.2. 2D problem krojenja

Zbog korištenja gotovo nepromijenjenog grupirajućeg genetskog algoritma s kakvim je rješavan 1D problem krojenja, dodatna optimizacija parametara se nije provodila, nego su samo kopirane vjerojatnosti križanja i mutacije. Sa jednakim genetskim algoritmom koristimo 2 algoritma za smještanje predmeta na materijal, pa zbog toga rezultati više govore o algoritmima za smještanje predmeta nego o samim genetskim algoritmima.

Problem za ispitivanje algoritama je sadržavao materijal širine 100 i visine 70. Predmeti koje je trebalo rezati su bili: 10x10 90 komada, 30x15 60 komada, 15x35 120 komada, 20x25 75 komada, 20x10 100 komada, 15x20 150 komada, 25x15 40 komada i 30x10 60 komada. Maksimalni ostatak je postavljen na 200. Oba algoritma su pokrenuta po 10 puta (nisu uočene velike razlike u nađenim rezultatima u različitim pokretanjima da bi bilo opravdano provesti više pokretanja). Zapis rezultata 2D krojenja slikom je prikazan na slici 4.6.

4.3. Zaključna razmatranja

Kod ispitivanja djelotvornosti algoritama za rješavanje 1D problema krojenja, rezultati su vrlo slični, ali se ipak iz njih mogu izvući neki zaključci. Treba imati na umu, da najbolje pronađeno rješenje nema veliku ulogu u ocjenjivanju rada pojedinog algoritma zbog njihove nedeterminističke prirode (kvaliteta rješenja podložna "sreći" u pretraživanju prostora rješenja). Zato se iz prosjeka pronađenih rješenja mogu bolje vidjeti razlike među algoritmima.

Algoritam koji je ostvario najlošiji rezultat je samo-adaptivni genetski algoritam. Razlog tako lošem rezultatu je što algoritam ima veliku šansu (s obzirom na broj generacija i veličinu populacije) producirati jedinku koja će u danom trenutku biti dosta bolja od ostalih iz populacije (a time i imati veću šansu za odabir za reprodukciju) a imati u sebi zapisane parametre koji ne podupiru daljnje širenje po prostoru mogućih rješenja. Time se efektivno prekida traženje boljeg rješenja te algoritam zaglavljuje u lokalnom optimumu.

Generacijski algoritmi su nešto uspješniji od svojih eliminacijskih inačica zbog veće prednosti koje daju boljim rješenjima, dok kod eliminacijskog algoritama sve jedinke imaju jednaku šansu za reprodukciju. S druge strane, eliminacijski algoritmi su jednostavniji za implementaciju te brže obavljaju selekciju.

Adaptivni algoritmi su također uspješniji od svojih "običnih" inačica. Treba se još uzeti u obzir da se za podešavanje parametara "običnih" inačica potrošilo po 8 sati na optimizaciju parametara, za razliku od adaptivnih gdje je naći formulu po kojoj će se mijenjati parametri bilo vrlo brzo i jednostavno.

Hibridni genetski algoritam potpomognut lokalnom pretragom je očekivano ostvario najbolji rezultat, te bi na nekom zahtjevnijem problemu sigurno povećao razliku između sebe i ostalih genetskih algoritama.

Kod algoritama za rješavanje 2D problema krojenja, genetski algoritam koji je koristio popuni dno lijevo (BLF) metodu smještanja predmeta je očekivano postigao puno bolje rezultate od algoritma koji je koristio modificiranu hibridni prvi odgovarajući (HFF) metodu smještaja predmeta (95.7% iskorištenosti naspram 88.9%). S druge strane, algoritam sa hibridnom prvi odgovarajući metodom smještaja se izvodio neusporedivo brže: prosjek od 12.77 sekundi za 1000 generacija nasuprot prosjeka od 11.68 sekundi za 100 generacija algoritma koji je koristio popuni dno lijevo metodu. Osim što takva brzina izvođenja može biti presudna kod izuzetno velikih problema, metoda smještanja hibridni prvi odgovarajući generira rezultate koji se mogu rezati giljotinskim rezovima što isto može biti jedan od zahtjeva.

5. Zaključak

Genetski algoritmi su vrlo moćan alat za rješavanje optimizacijskih problema, za koje ne postoje deterministički algoritmi koji mogu za veće probleme pronaći optimalno rješenje u nekom razumnom vremenu. Problem krojenja je jedan od takvih problema. Za rješavanje problema krojenja posebno je pogodan grupirajući genetski algoritam, koji je svojim zapisom rješenja posebno prilagođen prirodi problema krojenja i smještanja.

Iz rezultata ispitivanja i vremena utrošenog na eksperimentalno podešavanje parametara jasno je vidljivo da je adaptivna kontrola parametara potpuno superiorna statičkom postavljanju parametara prije pokretanja algoritma. Čak i pri odabiru lošije formule za podešavanje parametara, algoritam bolje funkcionira nego ako se odaberu lošiji statički parametri.

Za dvodimenzionalni problem krojenja se Bottom-Left-Fill metoda smještanja pokazala puno učinkovitijom od Hybrid-First-Fit metode, dok se grupirajući algoritam pokazao jednako prikladan za rješavanje 2D kao i 1D problema krojenja.

6. Literatura

[1] H. Dyckhoff, A typology of cutting and packing problems, European Journal of Operational Research, vol. 44, pp. 145-159, 1990.

[2] Constantine Goulimis, s Interneta, Wikipedia, Cutting stock problem, http://en.wikipedia.org/wiki/Cutting_stock_problem, Svibanj 2008.

[3] Lodi A., Martello S., Vigo D., Heuristic and Metaheuristic Approaches for a Class of Two-Dimesional Bin Packing Problems, INFORMS Journal on Computing. Volume 11, 4. izdanje (Travanj 1999) 345 – 357.

[4] Wu, A. S., Lindsay, R. K., & Riolo, R. L. (1997), Empirical observations on the roles of crossover and mutation, Proceedings of the Seventh International Conference on Genetic Algorithms, 362–369.

[5] E. Falkenauer, Applying genetic algorithms to real-world problems, L. D. Davis, K. De Jong, M. D. Vose i L. D. Whitley, urednici, Evolutionary Algorithms, str. 65-88, Springer, New York, 1999

[6] R. Hinterding, L. Khan, Genetic algorithms for cutting stock problems: with and without contiguity, Progress in Evolutionary Computation (X. Yao, urednik), vol. 956, Lecture Notes in Artificial Intelligence, Berlin, pp. 166-186, Springer, 1995

[7] E. Falkenauer , A. Delchambre, A Genetic Algorithm for Bin Packing and Line Balancing, in "Proc. of the IEEE 1992 Int. Conference on Robotics and Automation (RA92)", Svibanj 10-15, 1992, Nice, France.

[8] A. E. Eiben, R. Hinterding, Z. Michalewicz, Parameter Control in Evolutionary Algorithms, IEEE Transactions on Evolutionary Computation, vol. 3, no. 2, pp. 124-141, 1999

[9] E. Falkenauer, A hybrid grouping genetic algorithm for bin packing, Journal of Heuristics, 2:5 30, 1996

[10] Hopper E., Turton B.C.H., A Genetic Algorithm for a 2D Industrial Packing Problem, Computers and Industrial Engineering, vol. 37/1-2 (1999), 375-378.

[11] Lodi A., Martello S., Monaci M., Two dimensional packing problems: A survey, European Journal of Operational Research, 141 (2002), 241–252

Uporaba genetskih algoritama za rješavanje problema krojenja

Sažetak: Problem krojenja pripada grupi problema kod kojih je cilj na neki način grupirati elemente skupa u manje podskupe. Za rješavanje te grupe problema se vrlo dobrim pokazao grupirajući genetski algoritam. U ovom radu uspoređeni su rezultati rješavanja problema ''običnim'' grupirajućim genetskim algoritmom, njegovom verzijom sa promjenjivim parametrima te hibridnim genetskim algoritmom.

Ključne riječi: Problem krojenja, grupirajući genetski algoritam, hibridni genetski algoritam, kontrola parametara

Using Genetic Algorithm for solving cutting stock problem

Abstract: Cutting stock problem belongs to a group of problems where the goal is to group together members of a set into subsets. Grouping Genetic Algorithm has shown to be very convenient for solving that kind of problems. In this paper results from ''ordinary'' Grouping Genetic Algorithm, Hybrid Grouping Genetic Algorithm and (Deterministic) Adaptive Grouping Genetic Algorithm are compared.

Keywords: Cutting stock problem, Grouping Genetic Algorithm, Hybrid Genetic Algorithm, parameter control
