Zatita 3D objekata vodenim igom

U ovom poglavlju bit će predstavljeni osnovni algoritmi za vodene igove primjenjivi na 3D objektima. Opisane algoritme predloili su 1997. znanstvenici Ryutarou Ohbuchi, Hiroshi Masuda i Masaki Aono iz IBMovog istraivačkog laboratorija u Tokyu [Ohbuchi97]. Predloene tehnike mogu se grubo podijeliti u dvije skupine. Prvu skupinu čine metode koje djeluju na geometriju mree trokuta, dok drugu skupinu čini algoritam koji djeluje na topologiju mree trokuta.

Metode koje djeluju na geometriju mree poligona, naročito predloeni TVR (Tetrahedral Volume Ratio) algoritam, ima gotovo optimalna svojstva u pogledu kapaciteta i brzine. Nedostaci su mu ranjivost na operacije premreavanja i poligonsku simplifikaciju.

Metoda koje mijenjaju topologiju, u osnovi umeće informaciju stvaranjem upljina u izvornoj mrei.

2.1 Primitivi umetanja

Postoje dvije vrste atributa u poligonalnim mreama koje se mogu mijenjati da bi se umetnuo vodeni ig. Prva je geometrija i geometrijski primitivi (npr. točke ili trokuti), dok je druga topologija između tih primitiva.

Jedinice koje se mijenjaju (bilo geometrijske, bilo topoloke) obično se nazivaju primitivima umetanja (embedding primitives).

· Geometrijski primitivi umetanja

Geometrijske vrijednosti, naročito koordinate vrhova, mogu se mijenjati kako bi se u objekt umetnuo vodeni ig. Međutim, takva informacija koja se umeće izravno u promjenu poloaja koordinate je osjetljiva na gotovo svaku geometrijsku transformaciju. Iz tog je razloga bolje koristiti primitive koji su invarijantni na određene skupine geometrijskih transformacija. U nastavku je dan pregled primitiva umetanja koji su invarijantni na određenu skupinu geometrijskih transformacija:

1. Primitivi osjetljivi na sve dole navedene transformacije :

a. Koordinata točke.

2. Primitivi invarijantni na translaciju i rotaciju :

a. Duljina linije.

b. Povrina poligona.

c Volumen poliedra.

3. Primitivi invarijantni na translaciju, rotaciju i uniformno skaliranje:

a. Dvije veličine koje definiraju skup sličnih trokuta (npr. dva kuta).

b. Omjer povrina dva poligona.

4. Primitivi invarijantni na afine transformacije

a. Omjer duljina dva paralelna segmenta linije

b. Omjer volumena dva poliedra.

Vodeni ig moe biti umetnut u 3D objekt također i promjenom na topologiji modela. Ovakva promjena moe imati kao posljedicu i promjene u geometriji (npr. promjenu poloaja vrhova), ali informacija je umetnuta prvenstveno djelovanjem na topologiju.

U praktičnoj primjeni za umetanje podatka u 3D objekt potrebno je napraviti izmjene na velikom broju primitiva umetanja kako bi se mogla pohraniti dovoljna količina podataka za vodeni ig.

Kao to je već u uvodu napomenuto problem kod 3D objekata je taj da ne postoji nikakav implicitni poredak tih primitiva, pa ih je prethodno potrebno na neki način poredati. Za poligonalne 3D objekte to je moguće učiniti na slijedeća dva načina:

Ovakvo uređenje zasniva se na svojstvu susjedstva, kao to je susjedstvo vrhova, kako bi se poredali primitivi umetanja. Topoloko uređenje primjenjivo je i na topoloke i na geometrijske primitive umetanja i otporno je na promjene izazvane geometrijskim transformacijama ali naravno ne i na one izazvane topolokim modifikacijama.

Ovakvo uređenje zasniva se na nejednakostima među određenim veličinama primitiva umetanja (npr. nejednakostima između volumena različitih poliedara) kako bi se izvelo sortiranje tih primitiva.

U obje navedene metode često je neophodno zadati početni uvjet (npr. prvi primitiv) kako bi se omogućilo sortiranje. Naravno i sortiranje i početni uvjet morali bi biti robustni na moguće promjene poput geometrijskih transformacija, ili će vodeni ig biti izgubljen.

Vrste uređenja primitiva moguće je podijeliti po opsegu djelovanja na lokalna, globalna, i uređenje po indeksu. Na slici 2-1 ilustrirane su sve tri vrst sortiranja.

Kod ovakvog uređenja svi primitivi unutar objekta u koji se eli umetnuti vodeni ig promatraju se kao jedan skup.

Kod lokalnog uređenja primitivi se dijele u nekoliko skupova i primitivi se sortiraju za svaki skup pojedinačno

Ovo uređenje vrlo je slično lokalnom uređenju, ali se promatra vrlo mali podskup (dakle podskup od svega nekoliko primitiva) koji se naziva MEP (Macro-Embedding-Primitive). Svakom MEPu pridruen je jedinstveni indeks koji određuje redoslijed primitiva.

Slika 2-1. Primjeri za (a) globalno, (b) lokalno i (c) uređenje po indeksu [Ohbuchi97].

Globalno uređenje obično daje veći kapacitet zapisa, međutim lokalno i uređenje po indeksu omogućuju da se u isti poruka zapie u objekt viestruko (u svaki podskup odnosno u svaki MEP) čime je osigurana veća otpornost kod, primjerice, odsijecanja dijela modela.

2.2 TSQ algoritam (Triangle Similarity Quadruple)

TSQ algoritam kao primitiv umetanja koristi dvije veličine koje definiraju skup sličnih trokuta kako bi umetnuo vodeni ig u 3D objekt predstavljen mreom trokuta. Na slici 2-2 prikazan je jedan takav par sličnih trokuta koji mogu biti određeni skupom {b/a, h/c} ili skupom {Θ₁, Θ_2}. Kako bi odredio poredak primitiva, algoritam koristi četvorke koje se sastoje od 4 susjedna trokuta koji tvore konfiguraciju prikazanu na slici 2-3. Svaka takva četvorka predstavlja jedan MEP. U svakom MEPu pohranjene su četiri podatka {Marker, Indeks, Podatak1, Podatak2}. Marker (M) je par gore navedenih vrijednosti koji definira MEP. Indeks (S) sadri redni broj MEPa, Podatak1 i Podatak2 (D1 i D2) sadre podatke koji se umeću.

Svaki MEP je prema tome određen topologijom, dok se MEPovi uređeni kvantitativno, prema rednom broju indeksa.

TSQ algoritam ne zahtijeva originalni 3D model za detekciju vodenog iga, međutim zahtijeva par vrijednosti koji definiraju trokute-markere. Vodeni ig umetnut ovim postupkom otporan je odsijecanje dijela objekta i na lokalne deformacije, budući da je upotrijebljeno uređenje po indeksu pa se vodeni ig redundantno umeće u 3D objekt. Vodeni ig moe biti uniten globalnim deformacijama na cijelom objektu ili opsenom izmjenom topologije (primjerice premreavanjem).

TSQ algoritam umetanja vodenog iga odvija se u ovim koracima:

(1) Obilazi se ulazna mrea trokuta u potrazi za četvorkama trokuta koje će biti upotrijebljene kao MEPovi. Pri tome treba izbjegavati vrhove koji su već upotrijebljeni za umetanje podataka ili koji su zbog premalih dimenzija neprikladni za pohranu podataka.

(2) Postavi vrijednost markera u centralni trokut MEPa mijenjanjem njegovog skupa koji definira slične trokute {e₁₄/e₂₄, h₄/e₁₂}, a to se postie promjenom koordinata vrhova v₁,v₂ i v₄ za malne iznose (slika 2-3).

(3) Umetni indeks i dva podatka u preostala tri trokuta MEPa promjenom koordinata vrhova v₀, v₃ i v₅ koji nisu zajednički s trokutom markerom. Indeks se umeće u par {e₀₂/e₀₁, h₀/e₁₂}, a dva podatka umeću se parove {e₁₃/e₃₄,h₃/e₁₄} i {e₄₅/e₂₅, h₅/e₂₄}. Za svaki od ta tri trokuta algoritam prvo mijenja omjer h_i/e_ij tako da prvo promijeni h_i, a onda mijenja e_ij/e_kl zadravajući h_i konstantnim.

(4) Ponovi korake (1) do (3) sve dok se ne umetnu svi podaci.

Slika 2-4. Vide se pojedinačni MEPovi. Svaki MEP sastoji se od 4 trokuta u opisanoj konfiguraciji [Ohbuchi97].

U koracima (2) i (3) promjene koordinata moraju biti izabrane tako da omoguće zapis to veće količine podataka, a takva promjena mora u isto vrijeme biti dovoljno velika da bude otporna na unos uma u model i dovoljno mala da ne narui vizualni izgled modela.

Uz zadanu mreu s umetnutim vodenim igom TSQ algoritmom i uz zadani par vrijednosti koji definiraju trokute-markere, postupak dohvata vodenog iga odvija se u sljedećim koracima:

(1) Obilazi se uzlazna mrea trokuta u potrazi za trokutom koji je označen markerom, čime se locira MEP. Budući da je moguće da je objekt mijenjan rezultat je probabilistički, odnosno u nekim slučajevima moguća je pogreka.

Jednostavan postupak za oporavak od pogrene detekcije kod TSQ algoritma sastoji se u tome da se ista poruka zapie u objekt nekoliko puta, te se pri dohvatu poruke zapisani simbol određuje po pravilu većine.

2.3 TVR algoritam (Tetrahedral volume ratio embedding)

Primitiv umetanja kod TVR algoritma opisanog u ovom dijelu je omjer volumena dva tetraedra. Primitivi umetanja topoloki mogu biti uređeni globalno ili lokalno. Algoritam ne zahtijeva izvorni 3D model da bi dohvatio vodeni iga iz objekta. Vodeni ig umetnut TVR algoritmom otporan je na afine transformacije na objektu, ali će biti uniten topolokim modifikacijama kao to su premreavanje.

Jedna modifikacija TVR algoritma opisana na kraju odjeljka je otporna i na odsijecanja i lokalne transformacije, to je postignuto lokalnim uređenjem primitiva umetanja i viestrukim umetanjem iste poruke.

Osnovni problem kod nemodificiranog TVR algoritma je pronalaenje globalnog jednodimenzijskog poretka primitiva izmjene. Algoritam se odvija u sljedećim koracima:

(1) Pronađi na ulaznoj mrei M razapinjuće stablo vrhova Vt (engl. vertex tree), uz zadane početne uvijete Ivt za stablo Vt. Pretvori Vt u niz trokuta Tris (triangle sequence).

(2) Pretvori Tris u niz tetraedara Tets (engl. tetrahedron sequence). Da bi to učinili izračuna se zajednički vrh tetraedra kao centroid koordinata prvih nekoliko trokuta (primjerice prva tri). Upotrijebljeni trokuti uklanjaju se iz niza, tako da njihove koordinate ostaju nepromijenjene nakon umetanja vodenog iga.

(3) Pretvori Tets u niz omjera volumena Vrs (engl. volume ratios sequence). Da bi to učinili volumen jednog tetraedra iz niza Tets (primjerice prvog) izabere se kao zajednički nazivnik svih omjera, a volumeni preostalih tetraedara upotrijebe se kao brojnici.

(4) Umetni simbol u svaki omjer na način da se promijene koordinate tetraedara iz brojnika. Promjena koordinata pri umetanju tekućeg simbola ne smije interferirati s promjenama nastalim prijanjim umetanjima

Da bi generirali stablo vrhova Vt obilazi se stablo uz zadane početne uvijete Ivt zadane u obliku para vrijednosti {početni vrh, početni smjer obilaska}. U svakom vrhu, obilaskom bridova u smjeru suprotnom od kazaljke na satu, pronalazi se brid koji već nije u uvrten u Vt i koji ne povezuje vrh s nekim vrhom koji je već pokriven nekim drugim bridom iz Vt. Ako je takav brid pronađen uvrsti se u Vt.

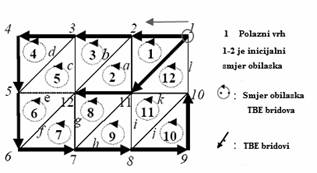

Na primjeru sa slike 2-6 razapinjuće stablo vrhova ima korijen (i točku grananja) u vrhu označenom brojem 1. Nakon prolaska kroz vrhove 1 do 10, obilazak započinje ponovno iz vrha 1 i dodaju se vrhovi 11 i 12.

Razapinjuće stablo Vt pretvara se u niz trokuta formiranjem skupa bridova TBE (Triangle Bounding Edge). Tbe je inicijalno popunjen svim bridovima iz stabla bridova Vt. Skup Tbe se popunjava na način da se po razapinjućem stablu obilaze svi vrhovi, te se u svakom vrhu u smjeru kazaljke na satu trae svi susjedni bridovi. Svaki takav susjedan brid dodaje se u skup Tbe, ako već nije u njemu.

Niz trokuta Tris je inicijalno prazan a popunjava se sa odgovarajućim trokutom čim se sva tri brida trokuta pojave u skupu Tbe.

U primjeru 2-6 bridovi (osim onih inicijalno dodanih u skup Tbe, koji čine razapinjuće stablo) označeni su abecedno prema redoslijedu uvrtavanja u skup Tbe. Na istoj slici brojevima u kruićima su označeni i trokuti prema redoslijedu dodavanja u skup Tris.

Slika 2-7. Primjer računanja volumena a-b-c-d za brid c-d. Slika pokazuje i dva moguća početna smjera kretanja po bridu c-d.

TVR algoritam umjesto početnog uvjeta zadanog u obliku {početni vrh, početni smjer obilaska} prihvaća početni uvjet zadan u obliku inicijalnog brida. Kako bi izabrao inicijalni brid, algoritam izračunava za svaki brid u modelu volumen tetraedra formiranog od dva susjedna trokuta koji dijele zadani brid (slika 2-7). Kao inicijalni brid izabire se onaj kojem je volumen pripadajućeg tetraedra najveći.

Ovaj postupak je efikasan zato jer afine transformacije ne naruavaju nejednakosti među volumenima tetraedara (iako je potrebno naglasiti da je ovaj skup tetraedara drugačiji od skupa tetraedara upotrijebljenih za pohranu simbola u sam objekt).

Pri dohvatu umetnutih simbola, ispravan početni brid se pronalazi metodom pokuaja i pogreaka. Algoritam isprobava vie potencijalnih početnih bridova dok ne pronađe ispravan, unaprijed određen, početni niz (lead-in symbol sequence). Ovo je potrebno jer je moguće da zbog uma umetnutog u objekt, brid sa s najvećim volumenom pripadnog tetraedra ne bude ispravan početni brid.

Upotreba brida kao početnog uvjeta ostavlja dva jednakovrijedna moguća početna smjera za obilazak mree. Ova dvoznačnost također se razrjeava metodom pokuaja i pogreaka.
TVR algoritam dohvaća početni niz koristeći obje mogućnosti, te izabire onaj smjer kojim se ispravno dohvaća početni niz.

Vrijeme izvođenja TVR algoritma je, slično kao i kod TSQ algoritma i otprilike proporcionalno broju bridova.

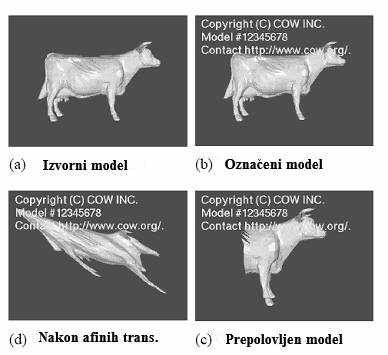

Kao to je u uvodu spomenuto vodeni igovi umetnuti TVR mogu se učiniti, do određene mjere, otpornim na odsijecanja i lokalne deformacije upotrebom lokalnog uređenja primitiva (ili uređenja po indeksu) te viestrukim umetanjem istog vodenog iga u tako priređen model. Ova inačica algoritma naziva se TVRC (engl. TVR Cluster) Kako bi se stvorile odgovarajuće poddomene za lokalno uređenje, algoritam jednostavno podijeli model na nekoliko podskupova, odnosno na nekoliko nepovezanih mrea trokuta. Granice takvih mrea moraju imati zajedničke vrhove i bridove kako se ne bi mogla uočiti mjesta diskontinuiteta.

2.4 TSPS algoritam (Triangle Strip Peeling Symbol-sequnce embedding)

TSPS algoritam odvaja (ljuti) određene zone iz ulazne mree trokuta kako bi u model umetnuo vodeni ig. Primitiv umetanja je susjedstvo para trokuta u ulaznoj mrei, pri čemu svaki primitiv kodira jedan bit vodenog iga (ulaznog niza simbola). Na ovaj način definiran primitiv implicitno određuje i njihov poredak. Budući da TSPS algoritam radi s topolokim primitivom umetanja, ovako umetnuti vodeni ig praktično je otporan na bilo kakve geometrijske transformacije. Viestrukim umetanjem istog vodenog iga moe se učiniti otpornim i na odsijecanja dijela modela. Pri dohvatu vodenog iga iz markiranog modela, nije potreban nemarkirani original.

Nedostatak ovog algoritma je relativno slaba iskoristivost ulaznog modela.

Umetanje vodenog iga u model kod TSPS algoritma odvija se u ovim koracima:

(1) Odaberi u ulaznoj mrei M jedan brid e i počevi od njega izradi zonu trokuta S na ulaznoj mrei, koristeći bitove iz ulazne poruke kako bi se odredila spojnost među trokutima u toj zoni.

Kao to se na slici 2-9 vidi na ovaj način građena zona trokuta ima na krajevima dva slobodna brida koji se mogu poredati na način da jedan označava 0 a drugi 1. To se moe postići na način da se bridovi uvijek obilaze ili u smjeru suprotnom kazaljci na satu ili u smjeru kazaljke na satu, pri čemu prvi slobodan brid na koji naiđemo označavamo s 0, a drugi s 1. Nakon to smo na ovaj način odredili značenje pojedinog slobodnog brida moemo odabrati slobodan brid na koji ćemo nadovezati sljedeći trokut iz zone, zavisno o tome treba li kodirati nulu ili jedinicu u ulaznom nizu bitova.

(2) Odvoji od ulazne mree M tako stvorenu zonu S na način da se odcijepe svi bridovi od M koji graniče sa S, osim početnog brida e. Na ovaj način zona S ostala je povezana s početnom mreom M jedino zajedničkim početnim bridom. Kako odvojena (oljutena) zona trokuta prekriva cijelu rupu nastalu na ovaj način, vodeni ig umetnut ovim algoritmom nije vizualno uočljiv.

Mrea s umetnutim vodenim igom naziva se M⁺mrea, a mrea M⁺bez zone trokuta S naziva se ablonska mrea (engl. stencil mesh) R. Brid e slui kao početni uvjet za dohvat vodenog iga, tj. zone trokuta S (slika 2-12).

Slika 2-9. TSPS algoritam zapisuje vodeni ig u spojnost zone trokuta S. Nakon takvog umetanja zona S se odspaja od mree M a zadrava se samo inicijalni brid e.

Na slici 2-10 prikazan je primjer zone trokuta koja počinje bridom e i koja je nastala umetanjem ulaznog niza bitova 10101101011 u slijed od 12 trokuta. Svaki bit ulaznog niza određuje u kojem će se smjeru iriti mrea. Na taj način poruka, koja bi se trebala umetnuti, mogla bi sgenrirati zonu trokuta koja ne stane u ulazni model.

Primjerice za ulazni niz koji sadri veliki broj uzastopnih nula ili jedinica zona trokuta bi se irila samo u jednom smjeru i moglo bi se desiti da takva mrea dođe do granica ulaznog modela (ili da se kruno vrati na početak) prije nego li je postala dovoljno velika da se umetnu svi elementi ulaznog niza bitova. Da bi rijeili ovaj problem oblik zone trokuta S moramo prilagoditi ulaznom modelu dodavanjem posebnih bitova, a i mjesto i smjer zone S treba biti paljivo izabrano u modelu M. Posebno dodani bitovi kojima prilagođavamo oblik zone S, nazivaju se pokaznim simbolima (engl. steering symbols). Pokazni simbol je bit koji ne nosi nikakvu informaciju nego je umetnut isključivo radi prilagodbe zone S proizvoljnom obliku ulazne mree M.

Slika 2-10 Spojnost zone od 12 trokuta upotrijebljena je za kodiranje niza od 11 bitova 101011010101.

Ti pokazni simboli isprepleteni su podatkovnim simbolima (odnosno onima koji nose korisni sadraj u vodenom igu). Nedostatak ovog pristupa je taj to koritenje pokaznih simbola smanjuje efektivni kapacitet ulaznog modela. Za izbor najboljeg mjesta za umetanje zone trokuta S, algoritam predviđa jednostavnu upotrebu metode pokuaja i pogreaka.

(1) Obilazi ulaznu mreu M⁺ dok ne pronađe brid s topolokim svojstvima koja odgovaraju bridu koji započinje zonu trokuta, poznate duljine, spojenu za ablonsku mreu zajedničkim rubom.

Slika 2-11 prikazuje primjer djelovanja TSPS algoritma na mrei od 214 s koje je skinuta zona od 27 trokuta. Od tih 27 trokuta 13 granica nosi podatkovne bitove, a 13 pokazne bitove.
