Animacija fluida u okruženju s preprekama
| Uvod |
| Modeliranje |
| Matematicka formulacija |
| Algoritam SIMPLE |
| Diskretizacija |
| Implementacija |
| Rezultati |
| Download |

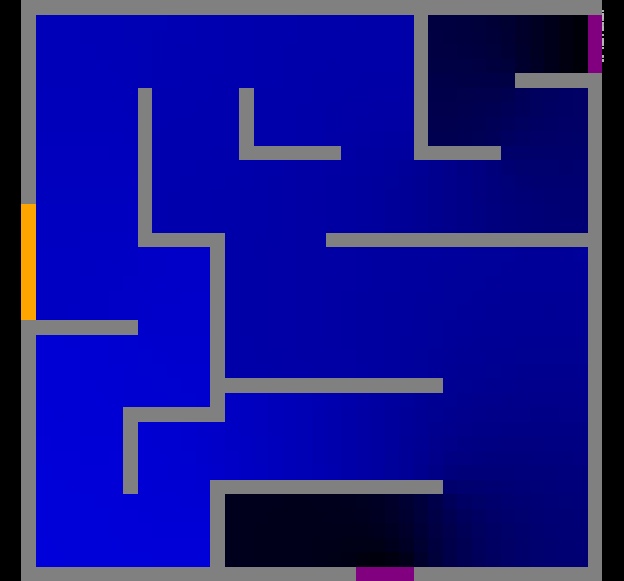

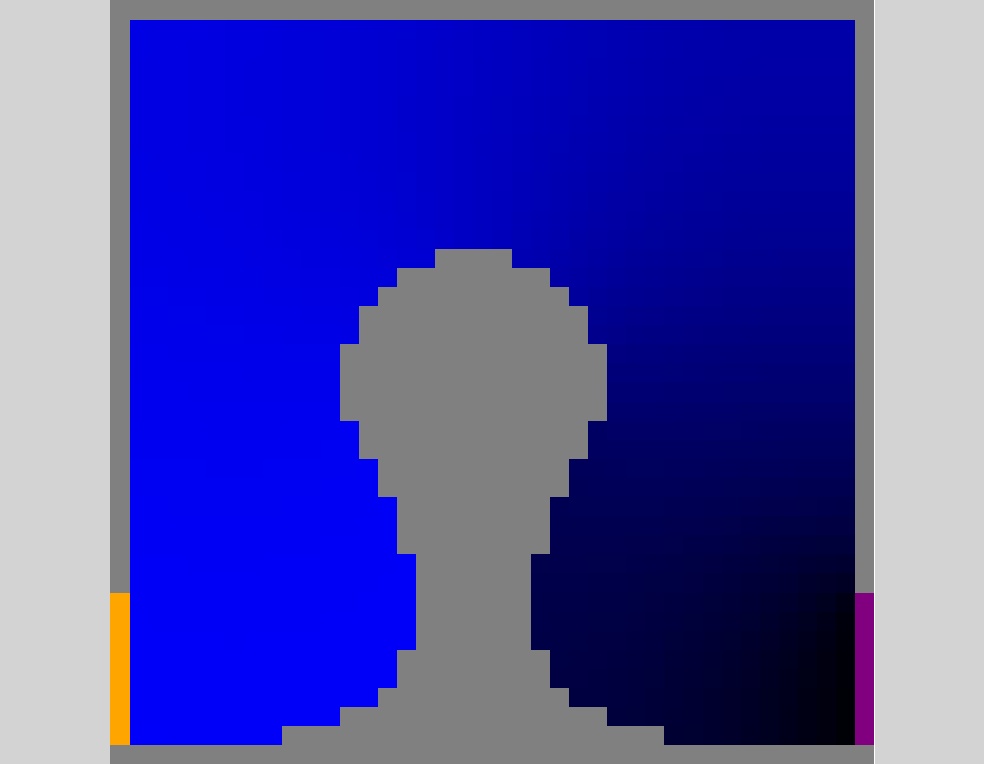

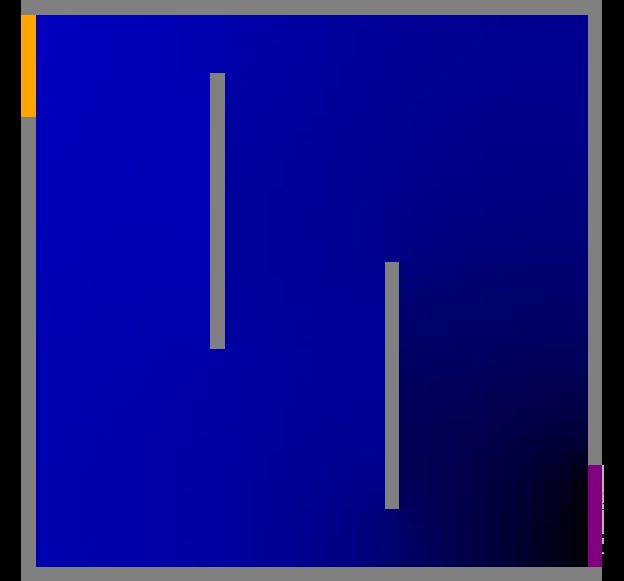

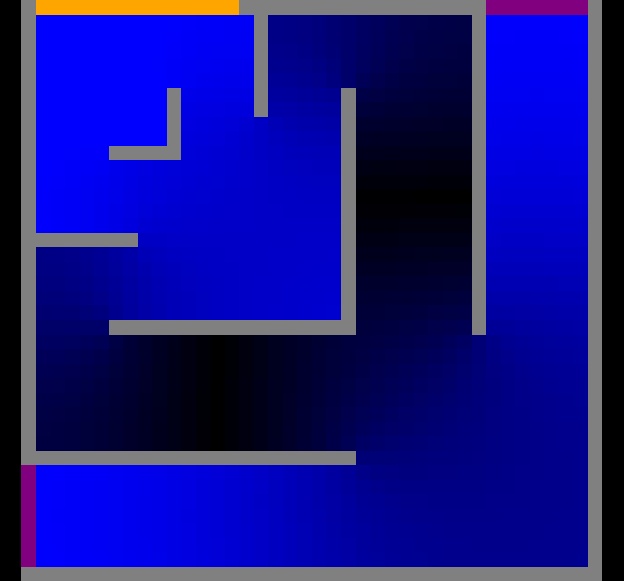

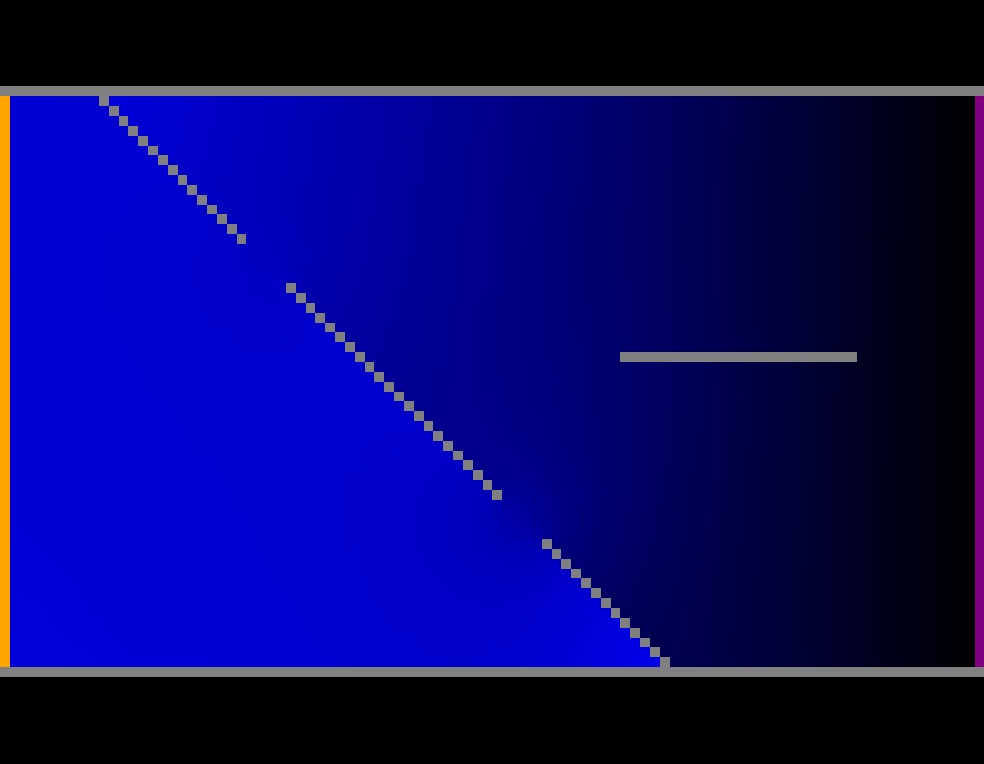

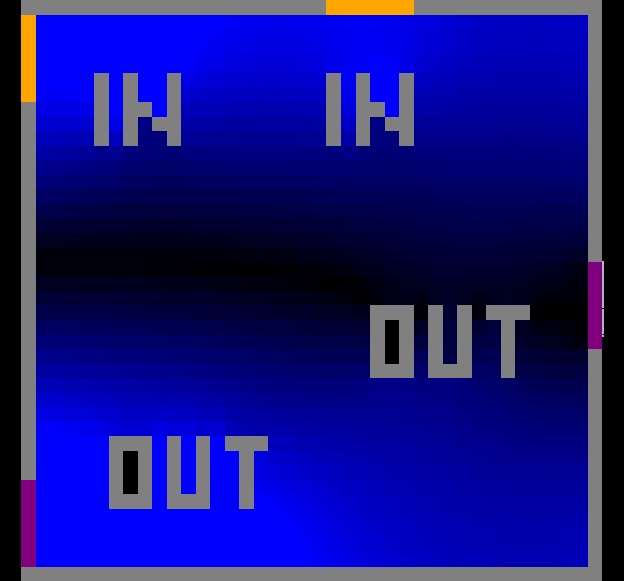

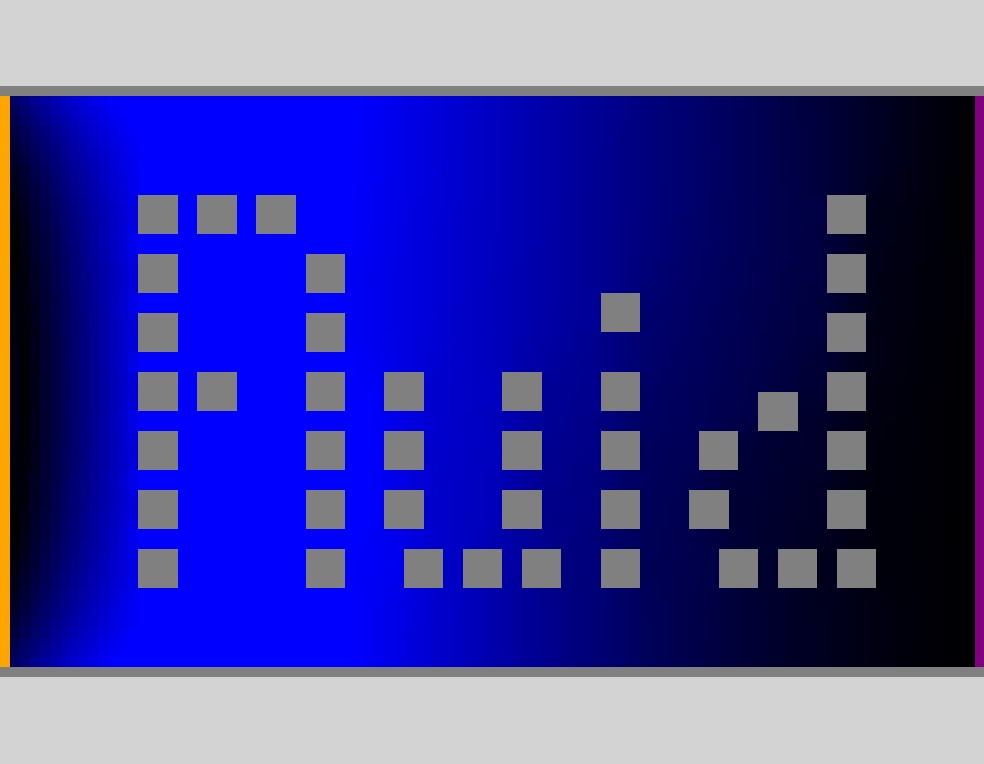

Kod vizualizacije tlaka svjetlija nijansa plave boje znači veće odstupanje od srednje vrijednosti tlaka. Naime, tlakovi mogu biti i pozitivni i negativni, kako je već raspravljeno, ali su za momentnu i Poissonovu jednadžbu važne razlike tlakova, a ne njihove apsolutne brzine.

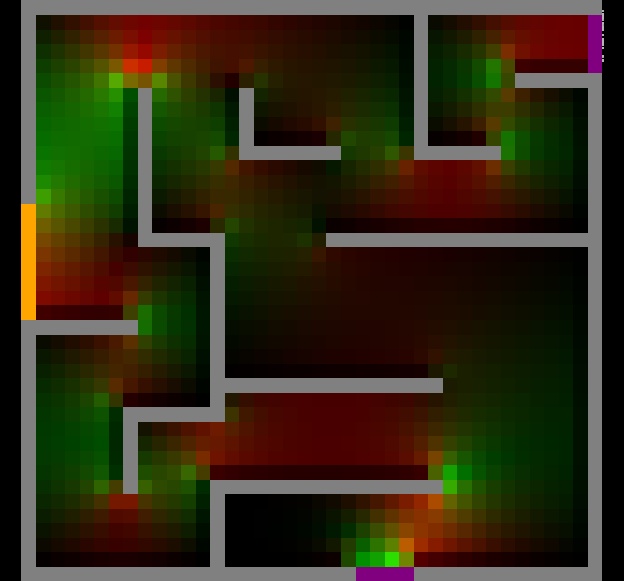

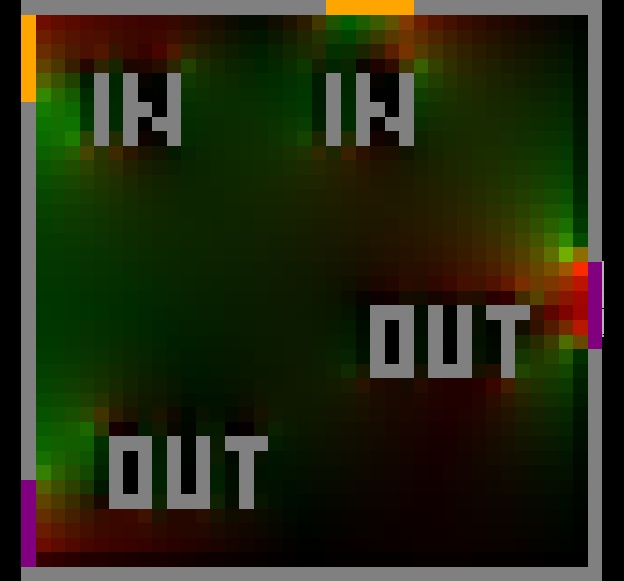

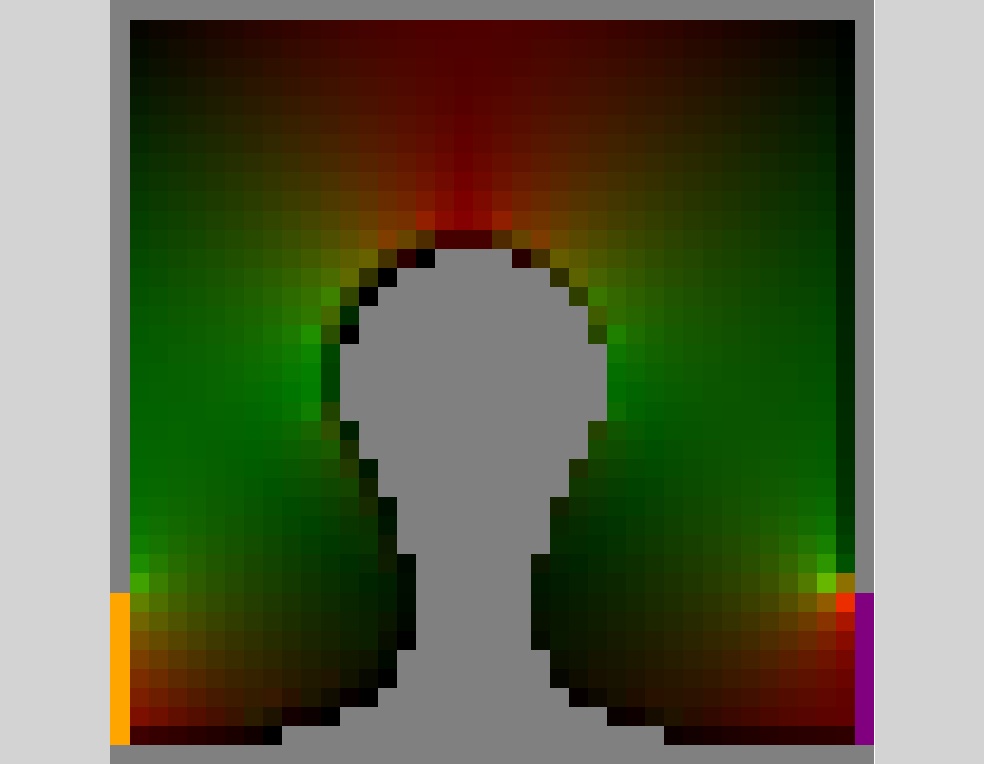

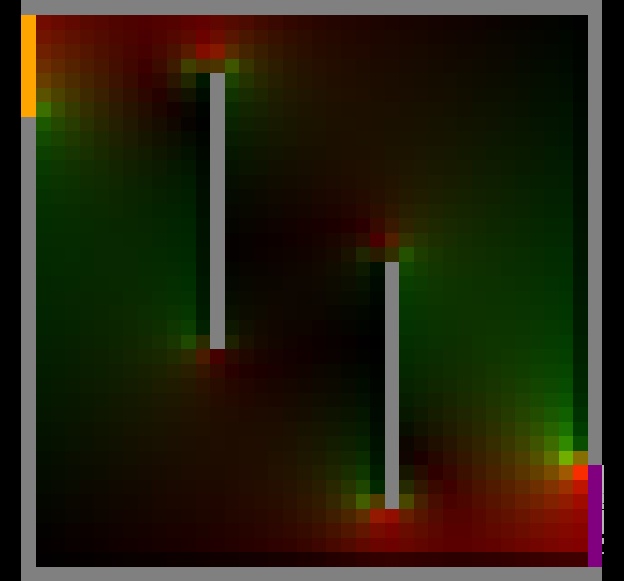

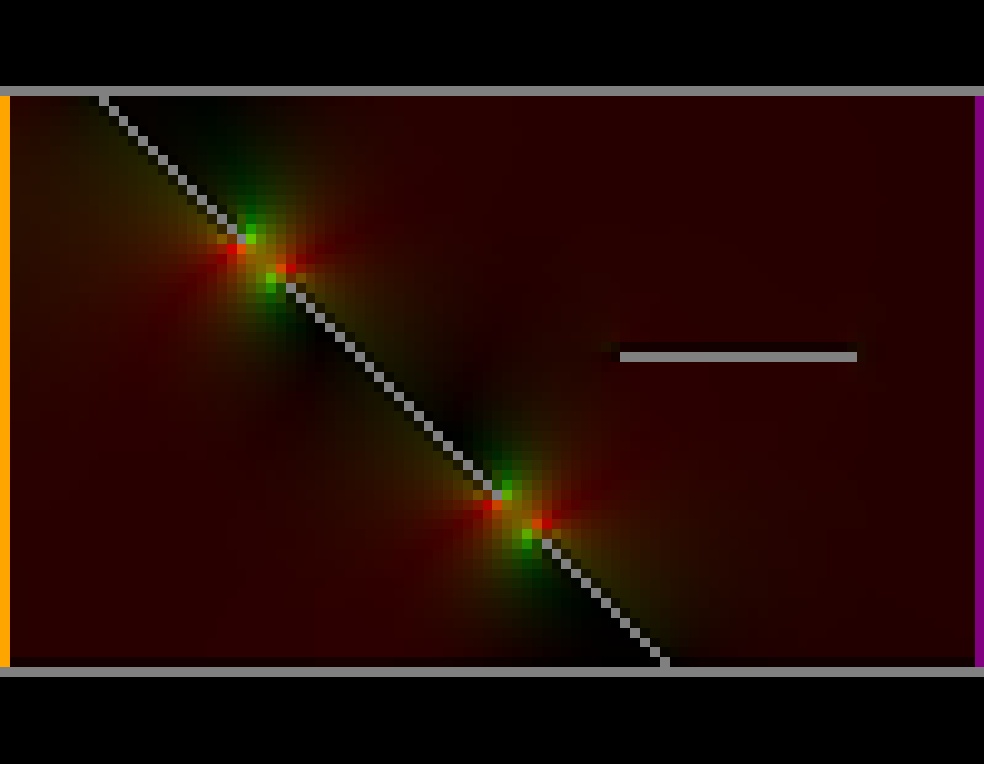

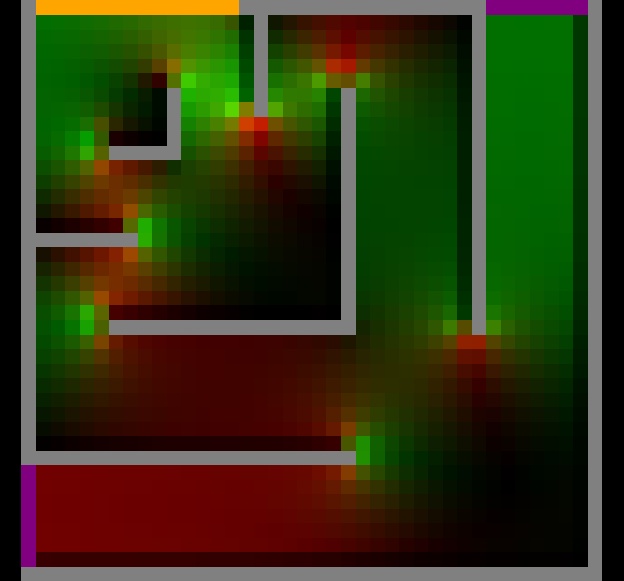

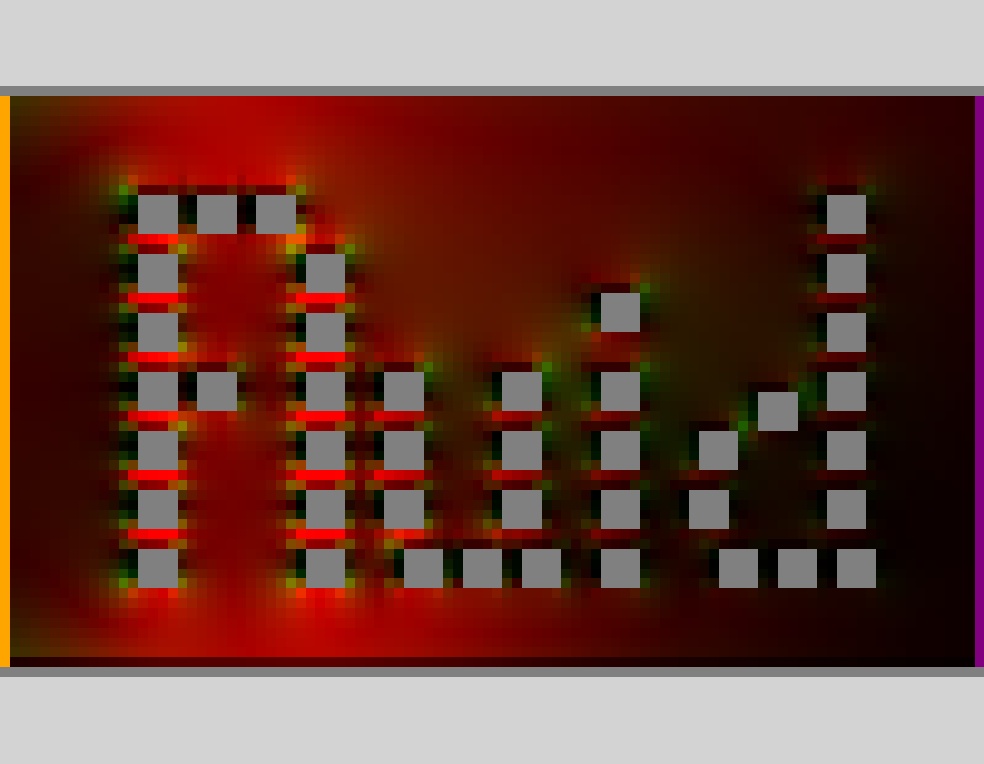

Vizualizacija polja brzina se vrši kroz prikaz intenziteta brzina u x i y smjeru. Komponenta u x smjeru je prikazana crvenom, a u y smjeru zelenom bojom. Tamo gdje su obje komponente prisutne u podjednakom iznosu boja prelazi u žutu. Svjetlija nijansa znači veću brzinu.

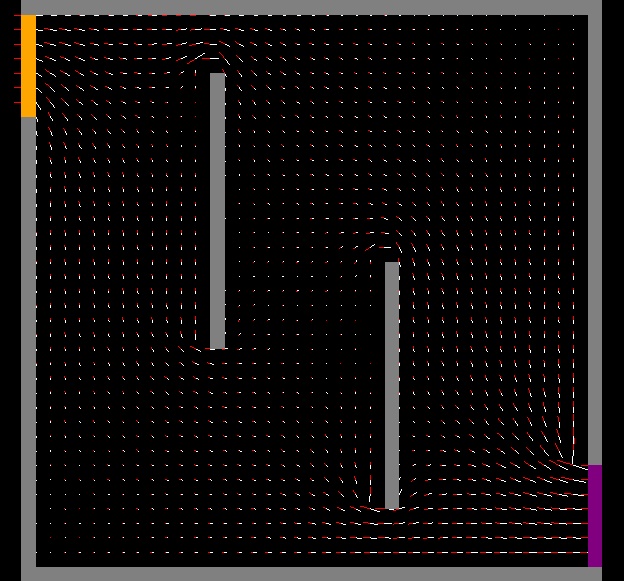

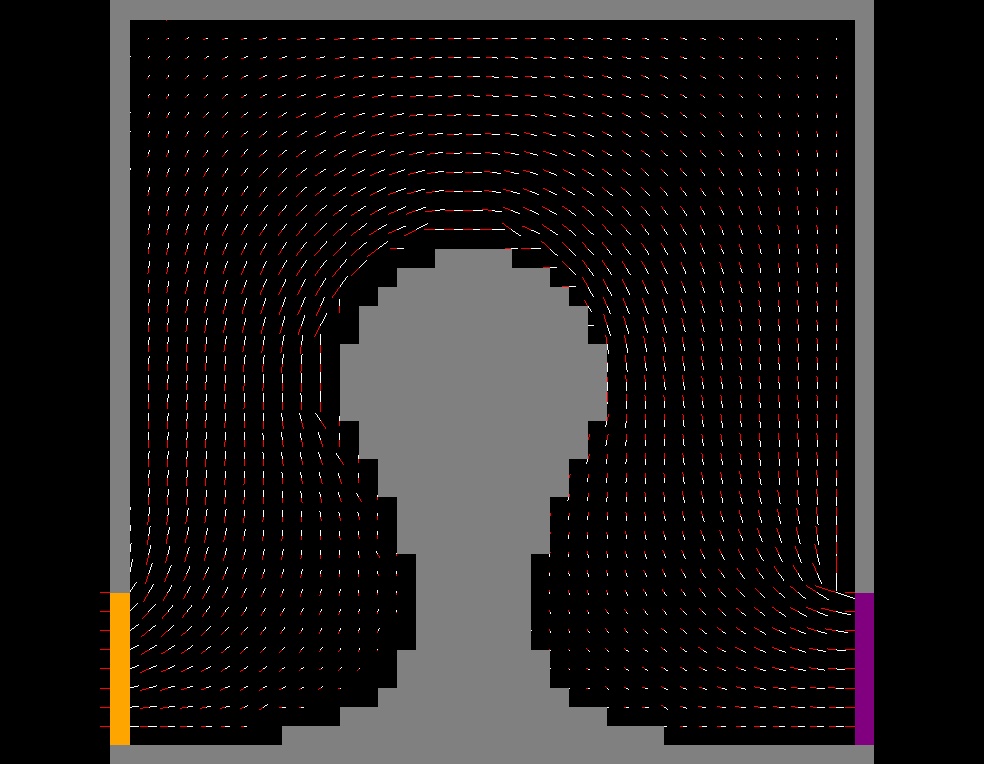

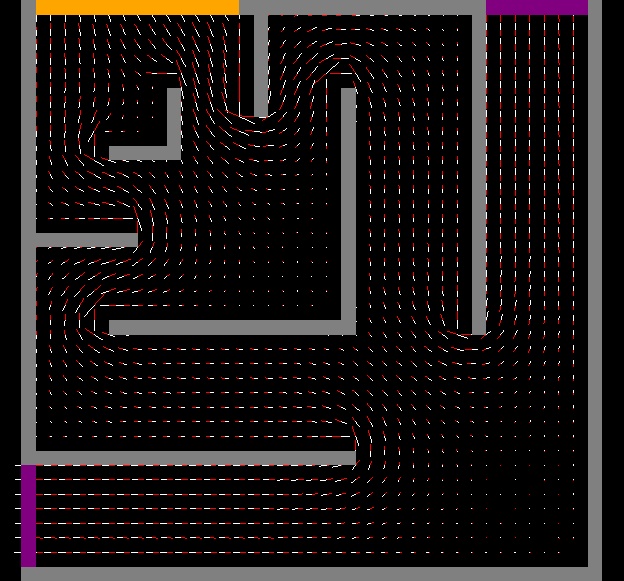

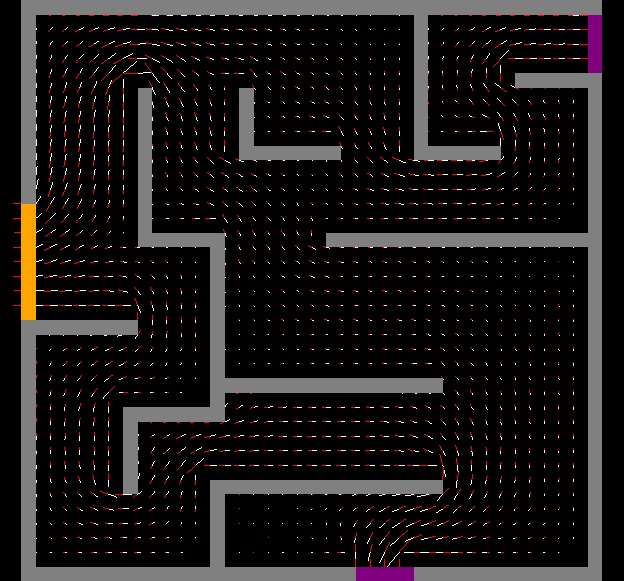

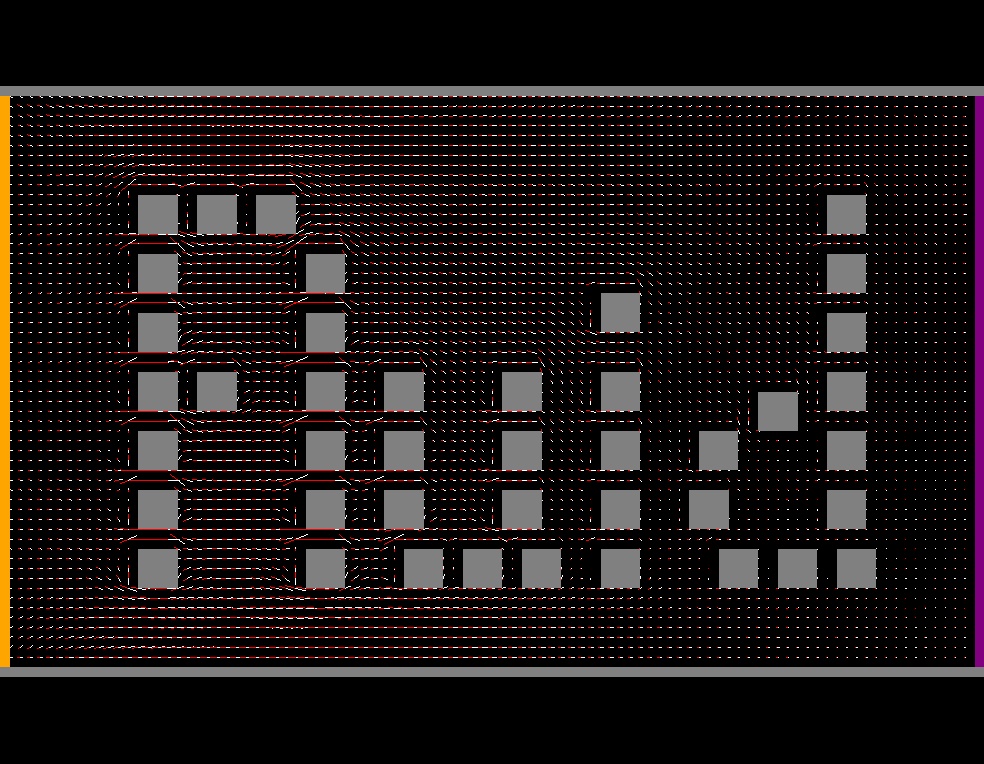

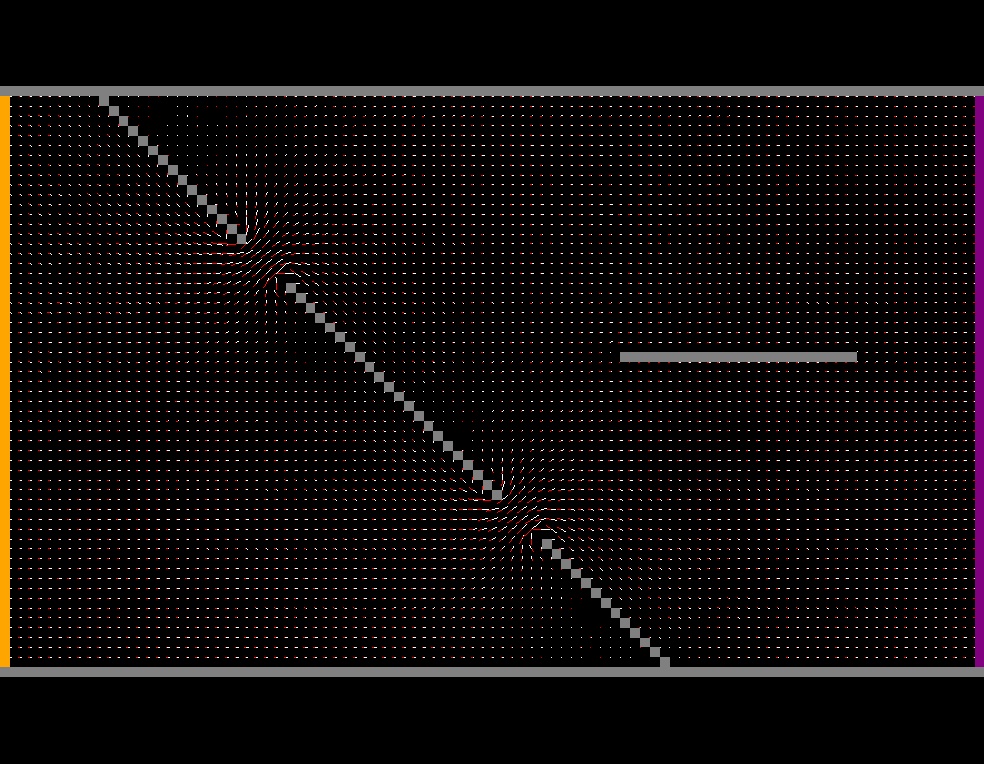

Kod prikaza vektora brzina iscrtane linije pokazuju smjer kretanja fluida u točki koja je točno na polovici linije, dok njena duljina ovisi o iznosu brzine.

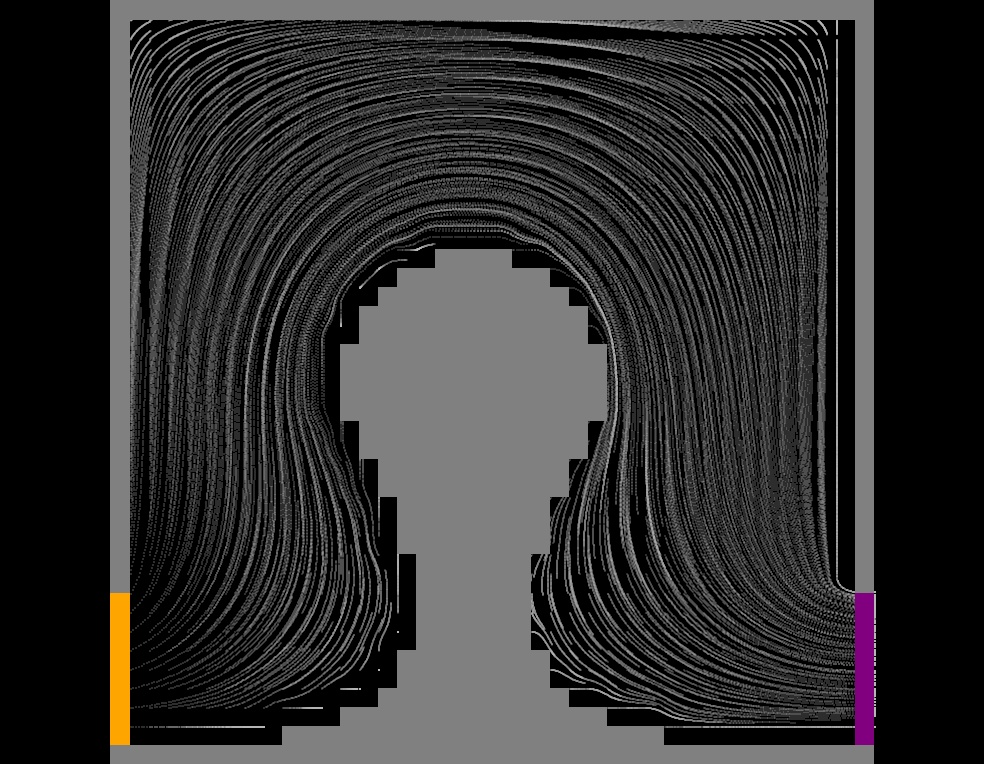

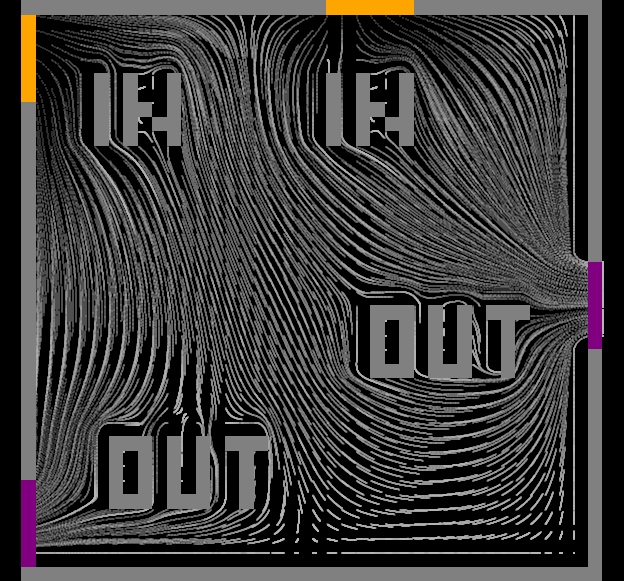

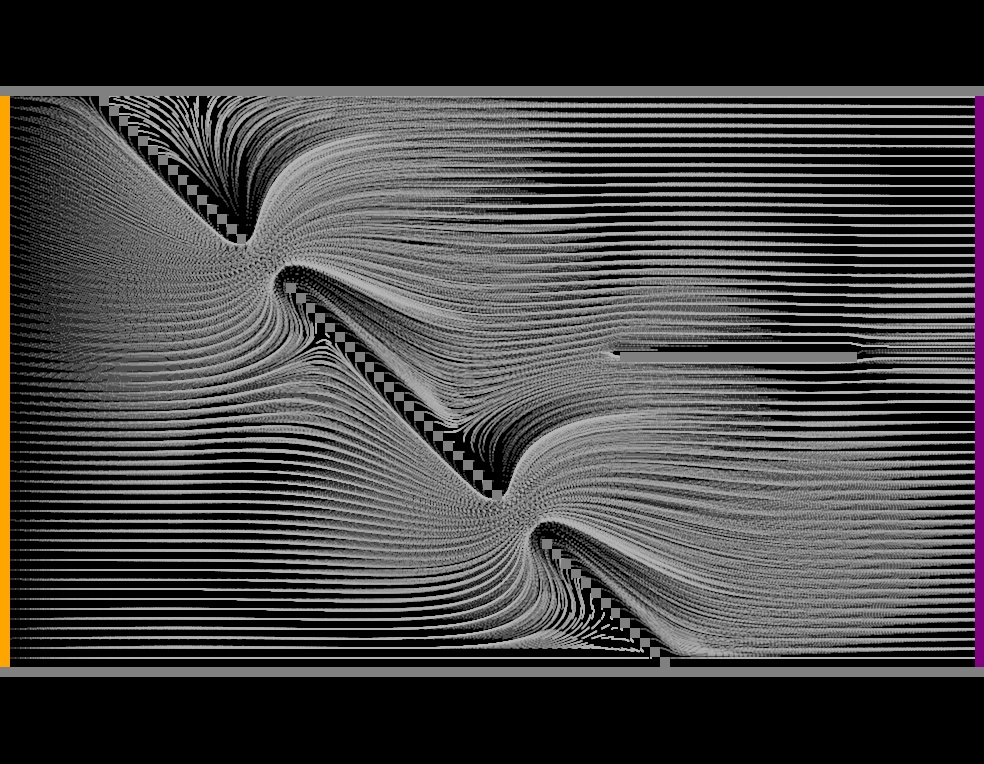

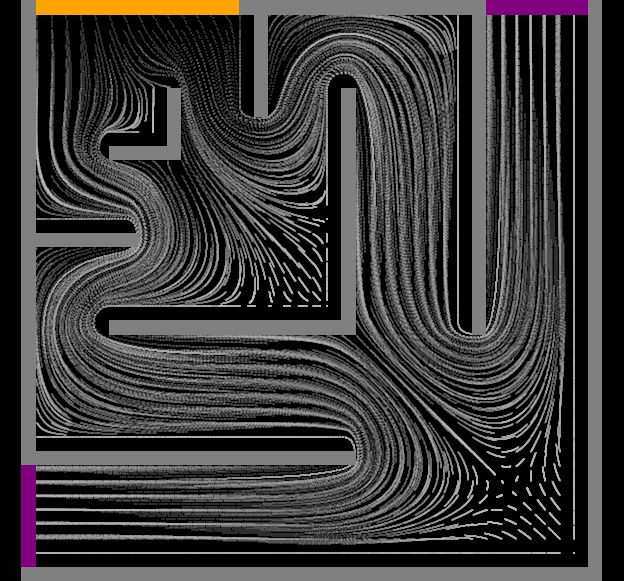

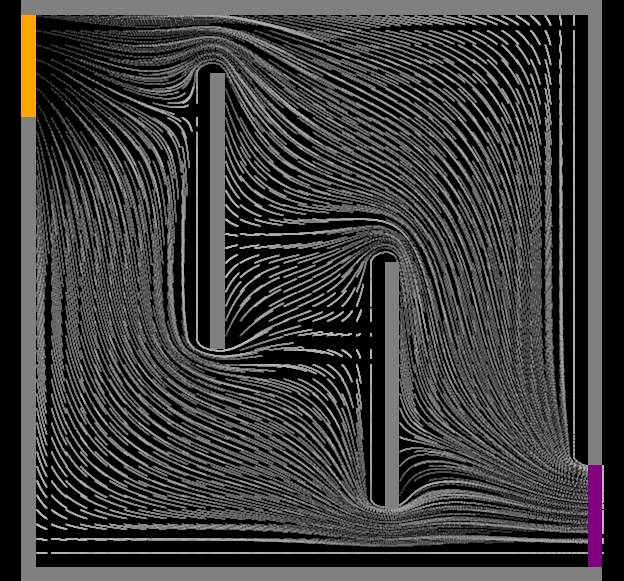

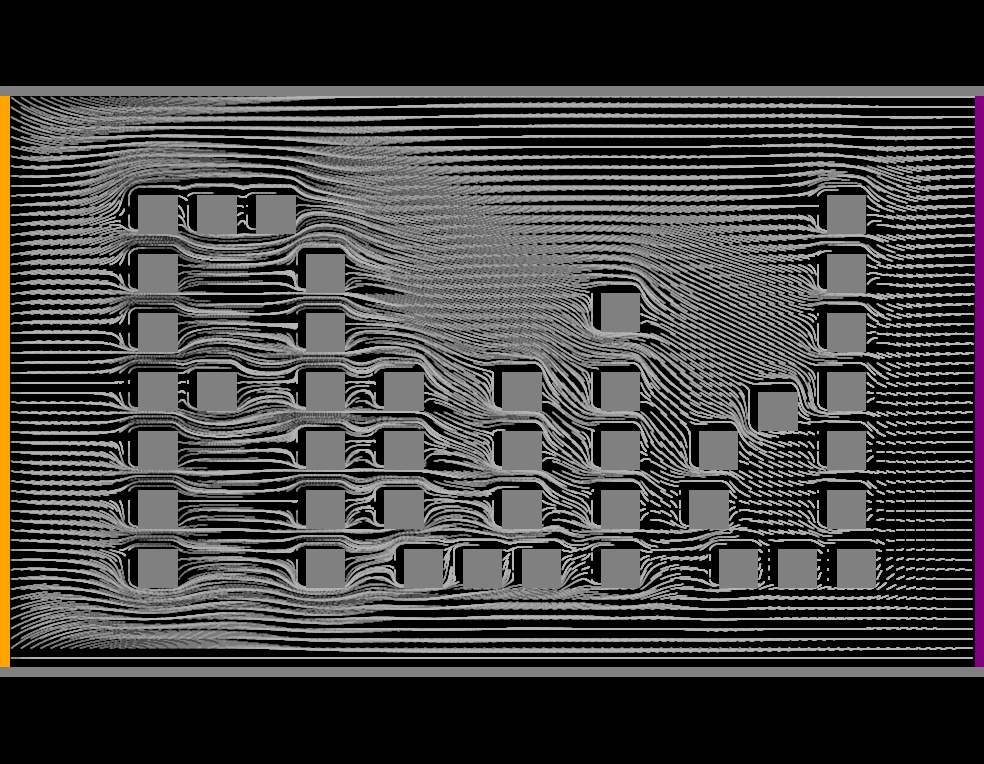

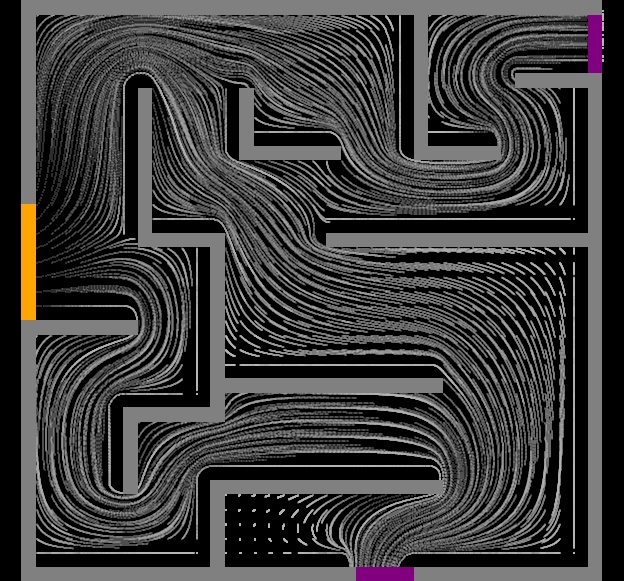

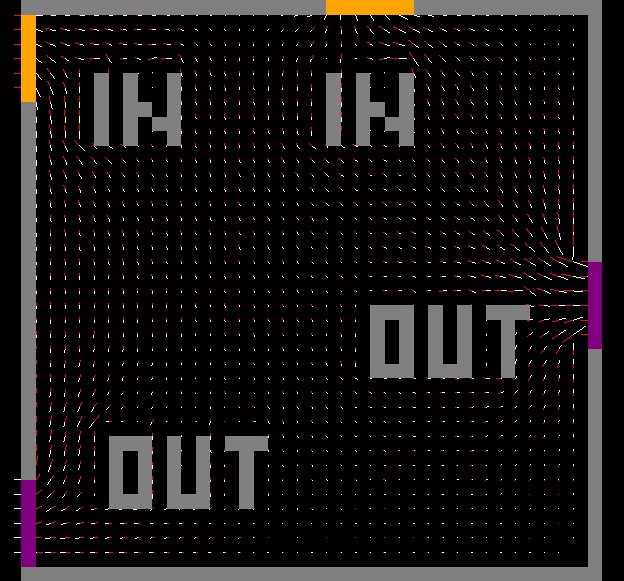

Prikaz strujnica se dobija puštanjem imaginarnih čestica niz tok fluida. Iako nesavršene, zbog mogućih loših interpolacija u blizini rubova i prepreka, daju glađu sliku od one koju prikazuju vektori brzina i u većini slučajeva predstavljaju najzanimljiviji prikaz.
Primjeri rada programa:
