Izrezivanje traka

Za ovaj primjer je napravljena jednostavna jednodimenzionalna tekstura sa naizmjeničnim crnim i bijelim regijama.
Kada se crna regija preslika na objekt, zahvaćeni pikseli se odbacuju.

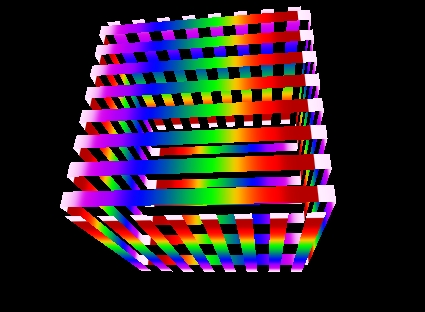

Slika 8: Rezultati programa za izrezivanje traka.



Program za sjenčanje vrhova (GLSL):

varying vec2 texCoord0;
varying vec2 texCoord1;

uniform float vrijeme;
uniform float brzina0;
uniform float brzina1;

void main(void) {
    gl_Position = gl_ModelViewProjectionMatrix *
                  vec4(gl_Vertex.xyz, 1.0);
    texCoord0 = gl_MultiTexCoord0.xy;
    texCoord1 = texCoord0;
    texCoord0.y += vrijeme * brzina0;
    texCoord1.x += vrijeme * brzina1;
}



Program za sjenčanje fragmenata (GLSL):


uniform sampler2D tex0;
uniform sampler2D tex1;

varying vec2 texCoord0;
varying vec2 texCoord1;

void main(void) {
    vec4 uzorak = texture2D(tex0, texCoord0);

    if (uzorak.x == 0.0)
        discard;

    gl_FragColor = texture2D(tex1, texCoord1);
}




Ostale primjene programirljivog grafičkog slopovlja


Novi X poslužitelj prozora (UNIX/Linux) po imenu Xgl koristi OpenGL za iscrtavanje prozora.
Za sada menadžeri prozora (KDE, GNOME, ...) ne mogu direktno koristiti Xgl, već moraju koristiti kompozitni menadžer po imenu Compiz.

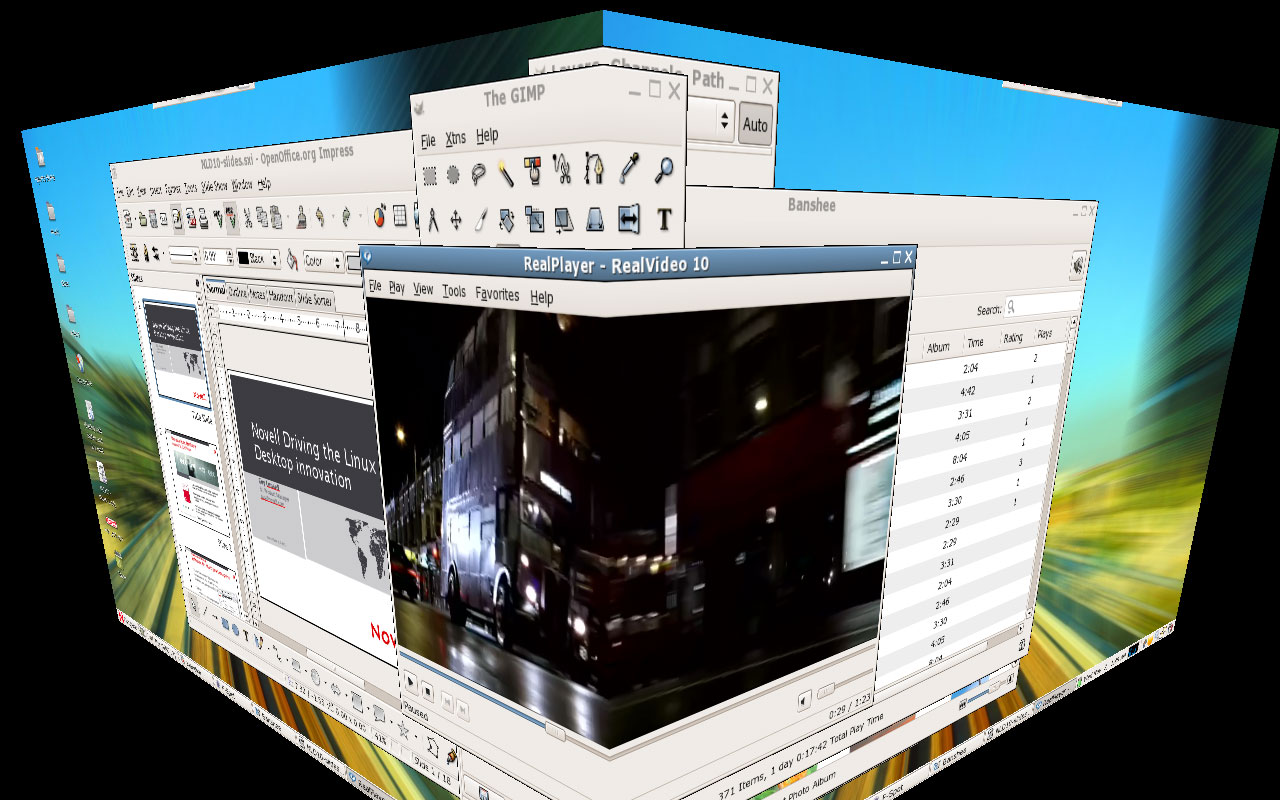

Slika 9: Programi RealPlayer i GIMP prelaze preko brida kocke (dvije susjedne radne površine).
