Rezultati

U ovom poglavlju biti će prikazani rezultati dobiveni programom čija je implementacija opisana u poglavlju 4. Posebice će se prikazati utjecaj svakog od parametara simulacije navedenih u odjeljku 4.3. Za početak slijedi primjer koji je naveden i u [3]:

Slika 18. Početno i konačno stanje (psi -> omega)

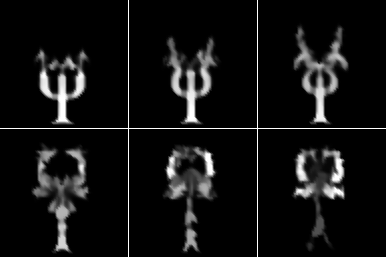

Slika 19. Međustanja (prva slika je gore lijevo, a posljednja dolje desno)

Simulacija sa slike 18 dobivena je na polju veličine 64 x 64 uz sljedeće iznose parametara: v_f = 7.5, v_d = 3, v_g = 0, σ = 2.5. Vremenski korak iznosi dt = 0.005. Slijedi još jedan primjer:

Slika 20. Početno i konačno stanje (križić -> kvačica)

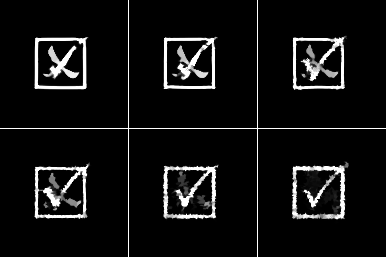

Slika 21. Međustanja animacije

Simulacija sa slike 21 dobivena je na polju veličine 128 x 128 uz vremenski korak dt = 0.005. Ostali parametri iznose: v_f = 1.25, v_d = 2.5, v_g = 0, σ = 1. Odmah se može primijetiti da je animacija sa slike 19 mutnija od animacije sa slike 21. To je zbog rezolucije polja na kojem se simulacija odvija (64 x 64 odnosno 128 x 128). Prikazat ćemo još jedan primjer simulacije na polju veličine 128 x 128:

Slika 29. Početno i konačno stanje (FER -> FER logo)

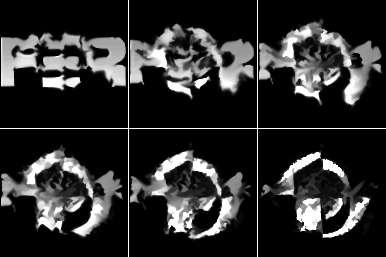

Slika 30. Međustanja animacije

Parametri simulacije: v_f = 20, v_d = 6.5, v_g = 5·10^-5, σ = 1 uz vremenski korak dt = 0.005. Utjecaj svakog parametra zasebno na tijek simulacije može se pronaći u PDF verziji diplomskog rada.
