Arhitektura

Sustav VMI (Vizualizacija Medicinskih podataka putem Interneta)

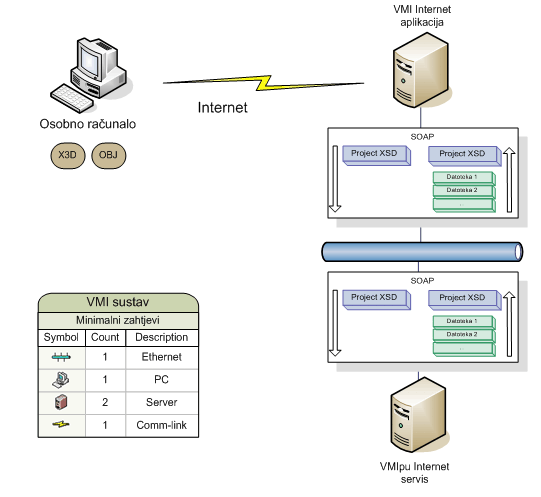

Sustav VMI (Slika 5.) temelji se na zahtjevima koje zahtjeva sustav za vizualizaciju preko Interneta, a koji su u prethodnim poglavljima nešto detaljnije raspravljeni i opisani.

Slika 5.           Arhitektura i komunikacija unutar VMI sustava.

VMIpu Internet servis izrađena je u programskom jeziku C# iz porodice .NET jezika na bazi ASP.NET platforme.  VMI Internet aplikacija izrađen je kao ASP.NET aplikacija također pisana u programskom jeziku C#. Oni komuniciraju preko WSE-a koristeći SOAP priloge ( Engl. Attachments).

Komunikacija je detaljno specificirana shemom „Project XSD“ u kojoj je dana struktura projekta :

·        Status                    Opis trenutnog stanja projekta

·        Input                       Ulazni podaci kodirani u base64formatu

·        Security                 Korisničko ima vlasnika projekta

·        Files                       Generirane datoteke nakon vizualizacije

·        Script                     Procesna rutina koja se posebno provjerava kroz
                               „Script XSD“ shemu koja je uključena u „Project XSD“
                               shemu

Osobno računalo posjeduje Internet preglednik Microsoft Internet Explorer ili Mozilla Firefox. Komunikacija putem Interneta osigurana je SSL protokolom. Na osobnom računalu instalirani su preglednici X3D i OBJ datoteka.

VMI sustav sastoji se od nekoliko dijelova (Slika 6.):

·        VMI Internet aplikacija

·        VMI Internet servis

·        VMI konzolna aplikacija

VMI Internet aplikacija

Aplikacija se brine o autentikaciji i autorizaciji korisnika, kreiranju, modificiranje i brisanju projekta. Nakon pripreme projekta aplikacija na zahtjev korisnika prosljeđuje projekt na obradu VMI Internet servisu.  Na korisnički zahtjev aplikacija kontaktira VMI Internet servis te u slučaju obrađenog projekta dobavlja njegov sadržaj. Nakon dobavljanja projekta i svih generiranih datoteka, aplikacija se brine o pravilnom posluživanju istih korisniku.

VMI Internet servis

Servis se brine o pravilnom dobavljanju projekta za obradu. Projekt se stavlja u listu čekanja. Nakon što se projekt obradi podaci se sažimaju u odgovor koji se prosljeđuje Internet aplikaciji.

VMI konzolna aplikacija

Aplikacija se nalazi na istom računalu kao i VMI Internet servis. Konzolna aplikacija se vremenski aktivira u određenim vremenskim intervalima (engl. scheduled). Maksimalno se može obrađivati jedan zahtjev.

Slika 6.         Izgrađeni VMI sustav.

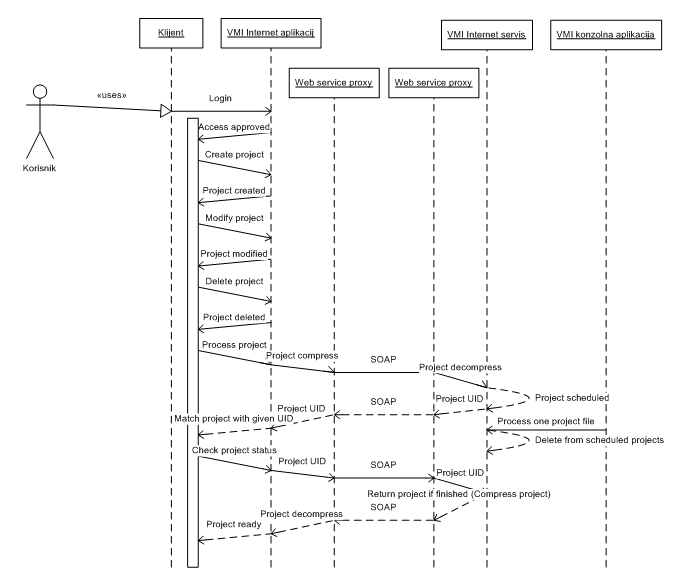

Sekvencijski dijagram jednostavno pokazuje način komunikacije između entita u VMI sustavu (Slika 7.). Dijagram je prilično pojednostavljen, ali u osnovi je to realna situacija u izgrađenom sustavu.

Slika 7.         Sekvencijski dijagram komunikacije između entita unutar VMI-a.
