Uzorkovani podaci

• Uzorkovani podatak

• Karakteristike

• 1D Histogram

• 2D Histogram

Uzorkovani podatak

  Uzorkovani podatak je podatak dobiven iz uređaja za uzorkovanje (CT - Computed Tomography, MR- Magnetic Resonance, ...). Generiranje volumnih podataka podrazumijeva uzorkovanje u 3 dimenzije na način da se rade 'rezovi' tj. nizovi slika jednake međusobne udaljenosti. Slika 8 prikazuje dijelove volumnog podatka koji sadrži 256 rezova te svaki rez sadrži 256*256 točaka.

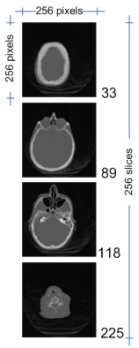

Slika 8. Volumni podatak

Karakteristike

   Korištenje volumnog podataka kao ulaznog podatka u procesu vizualizacije zahtjeva istraživanje značajki samog takvog podatka. Na temelju tih karakteristika moguće je odrediti parametre koji će se u kombinaciji sa volumnim podatkom koristiti u procesu vizualizacije radi generiranja željenog 3D modela ili scene.

1D Histogrami

   1D histogrami (Slika 9., Slika 10.) omogućuju određivanje granice tj. razine sive boje na temelju koje se može temeljem algoritma pokretne kocke generirati 3D model. Problemi pristupa, temeljem 1D histograma, su nemogućnosti razdvajanja velikih područja zbog preklapanja vrijednosti prikazanih 1D histogramom (Slika 11).

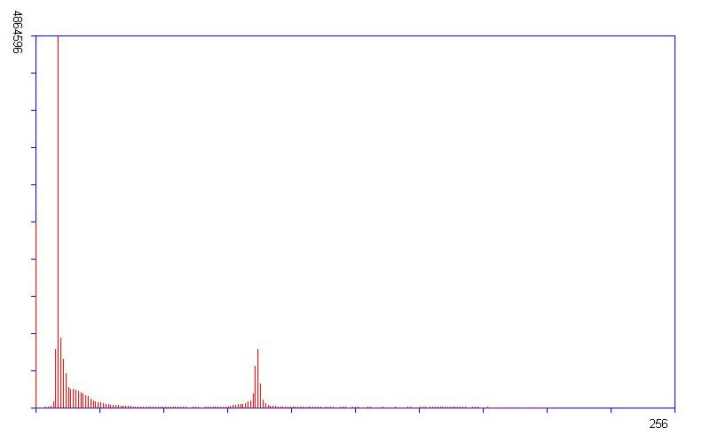

Slika 9. 1D histogram u linearnom mjerilu.

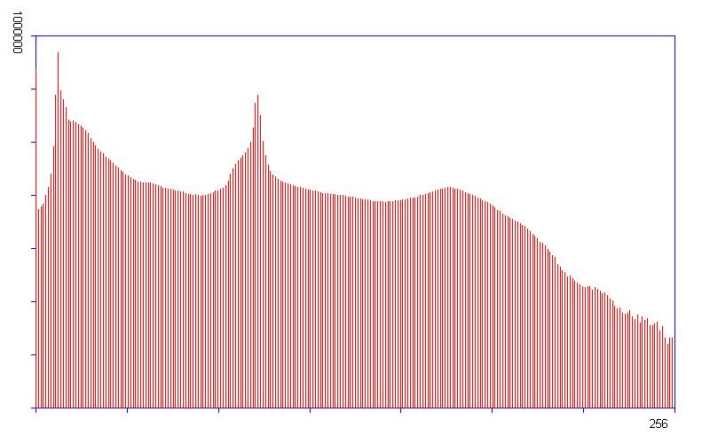

Slika 10. 1D histogram u logaritamskom mjerilu.

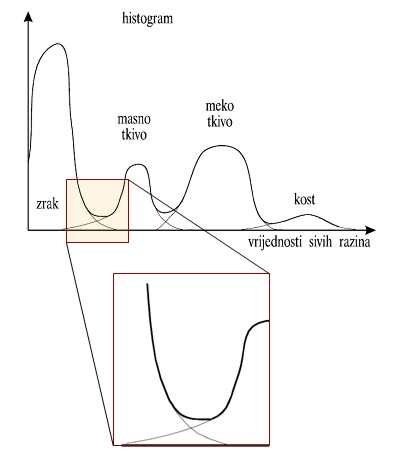

Slika 11. Karakteristike 1D histograma.

2D Histogram

   Histogrami u jednoj dimenziji koristili su se u dosadašnjem načinu izdvajanja prostora u kojem podatak ovisi o jednoj vrijednosti, a kada se radi o izdvajanju na temelju više vrijednosti potrebno je osmisliti način prikaza podataka u više dimenzija. Korištenje 2D dijagrama [9] u kojem se na x osi nalaze nijanse sive boje, a na y osi duljina vektora dobivenog gradijentnim postupkom koji zapravo predstavlja aproksimaciju prve derivacije. Područje omeđeno tako definiranim osima omogućuje generiranje 2D histograma (Slika 12.).

Na temelju 2D spojnog histograma moguće je izdvojiti područja velikih tkiva te sva preklopna područja (Slika 13.).

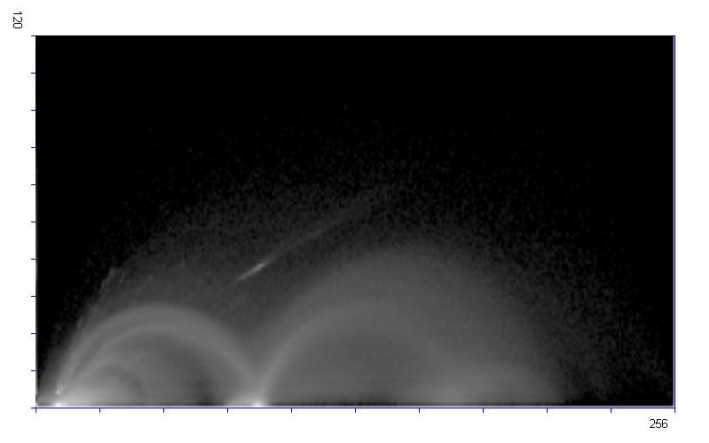

Slika 12. 2D spojni histogram.

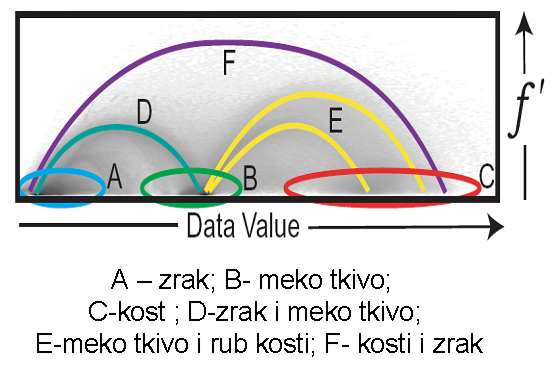

Slika 13. Karakteristike 2D spojnog histograma.
