Primjeri

• Primjer 1

• X3D Modeli

• Ostali primjeri

Primjer 1

U nastavku, kao prikaz rezultata, prikazane su mogućnosti vizualizacije. Neće se razmatrati komunikacijska razina, već samo proces vizualizacije i generirani sadržaji radi stjecanja uvida u mogućnosti sustava te probleme koji se mogu javiti i koje treba uzeti u obzir kod komercijalizacije ili realne primjene VMI sustava.

Osnova za vizualizaciju je procesni program prema kojemu se podaci obrađuju.

Primjer u nastavku ima sljedeće karakteristike:

Ulazni podatak

• Tip : sirovi podatak

• Dimenzije volumnog podatak: 256 * 256 *256 točaka

• Prezentacija boje: 8 bita (256 nijansi sive)

Cilj vizualizacije za ovaj primjer

• Pokušati izdvojiti kost, meko tkivo te učiniti vidljivima sinuse

• Sve dijelove pokušati prikazati u jednoj sceni

 Procesni program za primjer moguće je dohvatiti ovdje.

Ukupno vrijeme obrade cijelog projekta iznosi 47,5 min. Generirano je 6 X3D objekata i 6 OBJ objekata (Slika 32.).  Izdvajanje područja sinusa, gdje se generira niz slika te 2 X3D objekta i 2 OBJ objekta iznosi 13,39 min (Slika 33.).

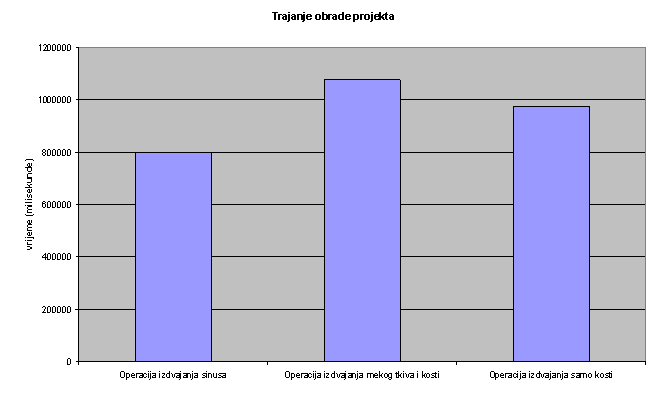

Slika 32. Trajanje obrade projekta.

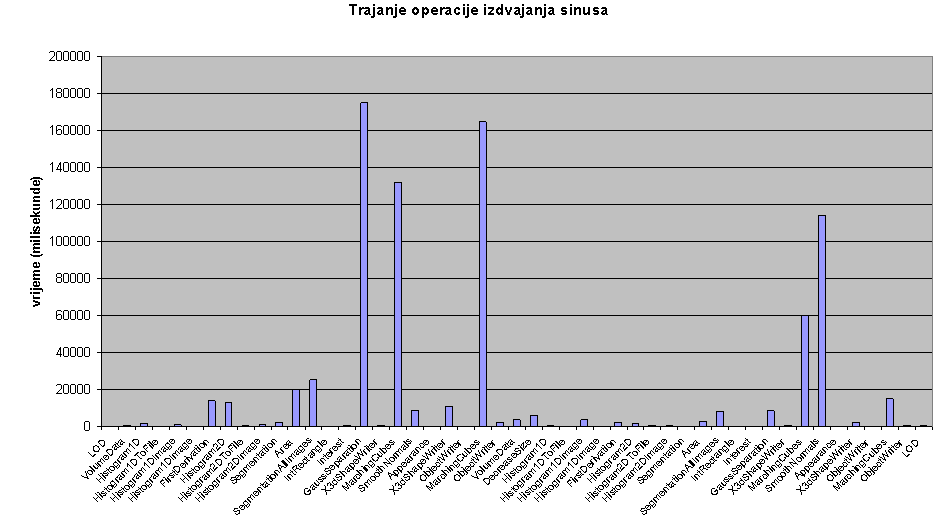

Slika 33. Trajanje operacije izdvajanja sinusa.

  Obradom ulaznog podatka, primjenom procesnog programa, generiraju se histogrami volumnog podatka. Histogrami se generiraju kao slike (Slika 34., Slika 35., Slika 36.) ili tekstualni zapisi koji se mogu prikazati u nekoj aplikaciji za prikaz statističkih podataka (Excel) (Slika 37., Slika 38.).

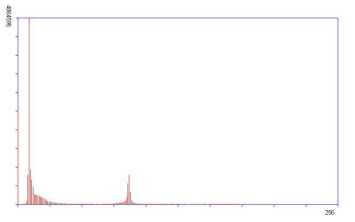

Slika 34. Histogram u linearnom mjerilu.

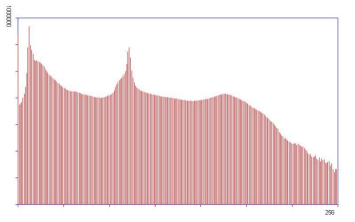

Slika 35. Histogram u logaritamskom mjerilu.

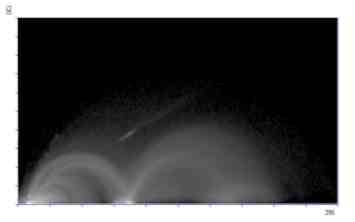

Slika 36. 2D spojni histogram

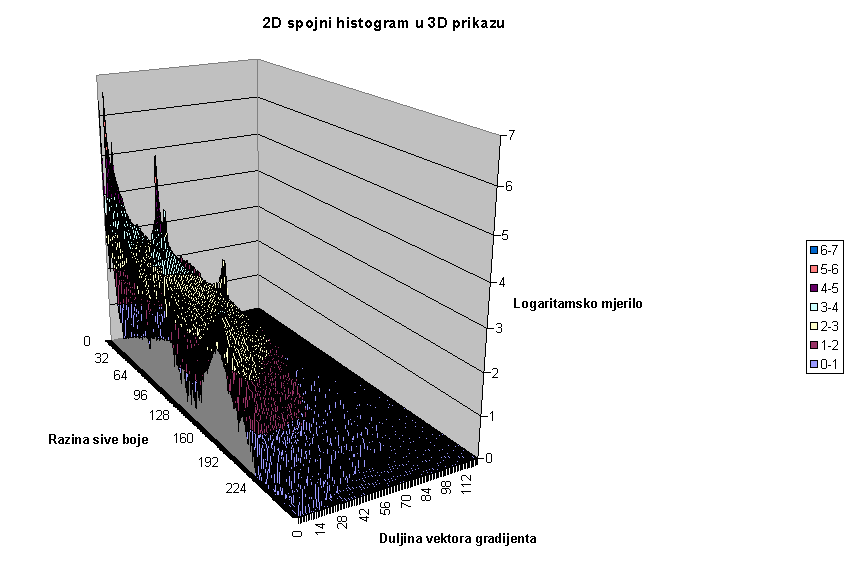

Slika 37. 2D spojni histogram u 3D prikazu (EXCEL)

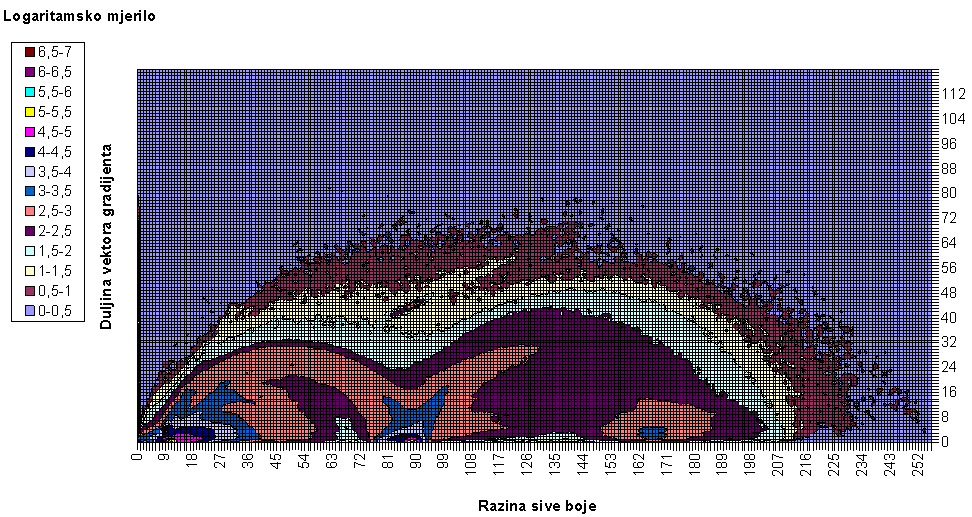

Slika 38. 2D spojni histogram u 3D prikazu, pogled odozgo (EXCEL)

   Na temelju pravilne selekcije prema procesnom programu izvedeno je izdvajanje  na volumnom podatku (Slika 39.). Generirani su 3D modeli izdvojenih područja (Slika 40., Slika 41., Slika 42.) te konačno cijela scena (Slika 43.).

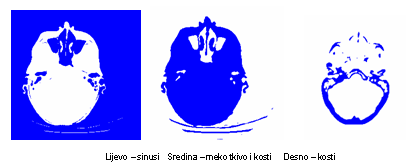

Slika 39.  Središnji rez segmentiranog područja volumnog podatka.

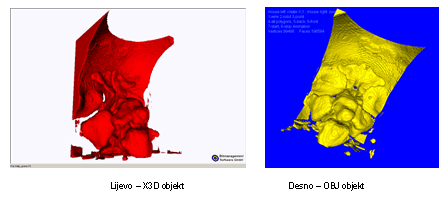

Slika 40. Područje sinusa – 198 584 poligona.

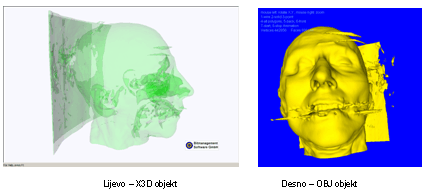

Slika 41. Područje mekog tkiva i kosti – 886 144 poligona.

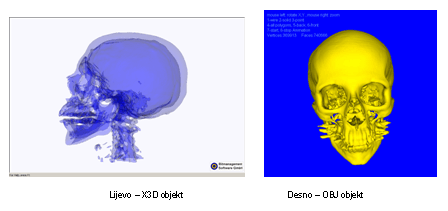

Slika 42. Područje kosti – 740 666 poligona.

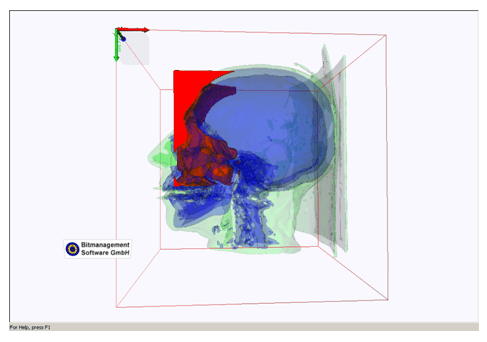

Slika 43. X3D Scena – 1 825 394 poligona.

X3D modeli

  Radi uštede na prostoru i mogućnosti demonstracije gore navedenog primjera generirani su modeli na temelju 1/64 te 1/256 originalnog volumena. Potrebno je instalirati X3D preglednik. Pokušajte unutar preglednika podesiti prikaz u "full screen" modu.

 Preglednici X3D zapisa omogućuju instalaciju dodatnih komponenti unutar Internet preglednika ili kao samostalne aplikacije.

• Octaga

• Bs Contact Player

Pregled	Opis	Veličina (KB)	Broj poligona
	Scena		(LOD 1) 105 106 (LOD 2) 21 448
	Sinusi 1/64 originalnog volumena	1.086 KB	17 204
	Sinusi 1/256 originalnog volumena	178 KB	2 932
	Kosti i meko tkivo 1/64 originalnog volumena	2.812 KB	42 672
	Kosti i meko tkivo 1/256 originalnog volumena	534 KB	8 544
	Kosti 1/64 originalnog volumena	3.001 KB	45 230
	Kosti 1/256 originalnog volumena	623 KB	9 972
	Svi 3D modeli u OBJ zapisu	973 KB

Ostali primjeri

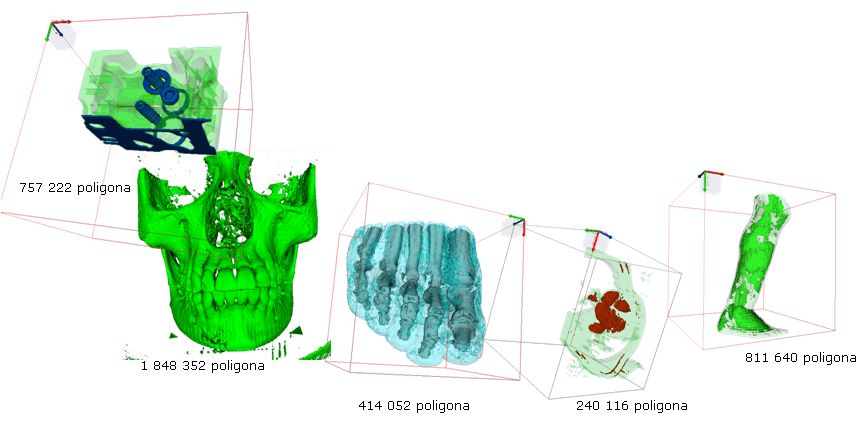

Slika 44. Ostali primjeri.
