Zapis 3D modela





X3D norma

   Tekst koji slijedi citirani je sa stranica organizacije odgovoren za X3D standard [12]. X3D je otvoreni XML 3D format koji omogućuje komunikaciju 3D podacima u realnom vremenu između lokalnih i mrežnih aplikacija. Ima veliki broj mogućnosti primjenjivih za vizualizaciju u razvojne i znanstvene svrhe. Primjenjiv je u CAD sustavima, vizualizaciji u medicini, za učenje i simulaciju, podržava multimedijske standarde, omogućuje razvoj zabavne industrije itd.

   X3D je detaljnije specificiran i dorađeniji je od VRML-a tako da korisnici X3D standarda mogu očekivati da će se željeni prikaz i ostvariti na različitim preglednicima.

Izdvojene mogućnosti X3D standarda:

  • Integracija XML-a

  • Primjena kroz Internet servise (engl. Web Services)

  • Distribuirane mreže

  • Komunikacija između različitih platformi, format za zapis datoteka i prijenos istih

  • Komponentno orijentirani

    • Nudi jednostavnu jezgru za osnovnu 3D funkcionalnost

  • Nadogradivost

    • Dozvoljava nadogradnju jezgre da bi se omogućilo dodavanje novih funkcionalnosti zahtijevanih od aplikacija i servisa u vertikalnom smjeru

  • Profili

    • Standardni skupovi nadogradnji da bi se zadovoljili aplikativni zahtjevi

  • Razvoj

    • Laka nadogradnja i zadržavanje VML97 sadržaja kao X3D

  • Spremnost za emitiranje ili ugradnju u aplikacije

    • Od mobitela do super računala

  • Komunikacija u stvarnom vremenu

    • Grafika je visoke kvalitete, interaktivna i uključuje zvuk i video kao i 3D podatke

  • Dobra specifikacija

    • Lagana izgradnja konzistentnih implementacija bez grešaka



X3D standard podržava:

  • 3D grafika

    • poligonalna geometrija, parametarska geometrija, hijerarhijska transformacija, osvjetljenje, materijali, višeprolazno/višerazinsko  teksturno preslikavanje, operacije na slikovnim i geometrijskim podacima  (engl. Pixel and vertex shaders), upotreba grafičkih ubrzivača

  • 2D grafika

    • prikaz teksta, vektorska 2D grafika, kompozicija 2D/3D

  • CAD podaci

    • prijevod CAD podataka u otvoreni standard za objavljivanje i omogućavanje jedinstvenog interaktivnog pregleda

  • Animacija

    • vremenske sklopke i interpolatori za animacije, animacije ljudskog kretanja (engl. humanoid animation)  i preoblikovanje (engl. Morphing)

  • Zvuk i video

    • Smještaj izvora zvuka i videa u geometriju scene

  • Interakcija

    • Uzimanje i premještaj pomoću miša, upotreba  tipkovnice

  • Navigacija

    •  Kamere, kretanje korisnika kroz scenu, kolizija, detekcija vidljivosti

  • Korisnička definicija objekata

    • Nadogradnja ugrađenih funkcionalnosti na temelju korisnički definiranih tipova

  • Upravljivost

    •  Dinamičko mijenjanje scene kroz programiranje ili korištenjem procesnih jezika (engl. Script language)

  • Mrežna komunikacija

    • Kreiranje jedne scene na temelju objekata dostupnih putem mreže, kreiranje virtualni veza prema objektima za korištenje u drugim scenama , primjena na Internetu

  • Simulacija fizike

    • Ljudsko kretanje (engl. Humanoid animation), prostorni podaci (engl. geospatial datasets), integracija

Primjer X3D zapisa

Originalni primjer dostupan je na adresi:

Vrml2.0Sourcebook/Chapter11-Grouping/Figure11.3BoundingBox.x3d



<Scene>

    <Background  skyColor="1 1 1" />

    <NavigationInfo type='"EXAMINE" "ANY"'/>

    <Viewpoint description="A group of shapes within a bounding box."

      orientation="1 0 0 -0.4" position="0 20 50"/>

    <Group bboxSize="25 25 25">

      <Shape>

        <Box size="25 2 2"/>

        <Appearance>

          <Material diffuseColor="0 1 0"/>

        </Appearance>

      </Shape>

      <Shape>

        <Box size="2 25 2"/>

        <Appearance>

          <Material diffuseColor="1 1 0"/>

        </Appearance>

      </Shape>

      <Shape>

        <Box size="2 2 25"/>

        <Appearance>

          <Material diffuseColor="0 0 1"/>

        </Appearance>

      </Shape>

      <Shape>

        <Box size="25.1 25.1 25.1"/>

        <Appearance>

          <Material diffuseColor="0.4 0.4 0.4" transparency="0.1"/>

        </Appearance>

      </Shape>

    </Group>

</Scene>

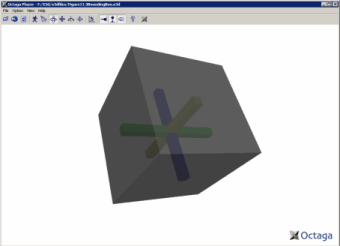

Slika 30. Prikaz navedene scene u X3D pregledniku tvrtke Octaga.

OBJ zapis

   Obj zapis [16] predstavlja  datotečni zapis geometrije i ostalih parametara 3D objekata. Zapis je namijenjen za korištenje u programskom alatu „Wave front’s Advanced Visualizer“. Zapis se pokazao prilično jednostavnim pa se uvelike koristio i još se koristi za prijenos geometrijskih podataka između različitih aplikacija.

   Obj zapis može biti u ASCII (.obj nastavak) ili u binarnom formatu (.mod nastavak) .

   U radu su korišteni najjednostavniji dijelovi obj zapisa:

  • geometric vertices (v)                  vrhovi

  • vertex normals (vn)                       normale u vrhovima

  • face (f)                                           poligon

   Redoslijed zapisa u datoteci predstavlja indeks vrha ili normale i na temelju toga se gradi prikaz. U nastavku je dani primjer zapisa kocke u .obj formatu (Slika 52.).

v 0.0 0.0 0.0

v 0.0 0.0 1.0

v 1.0 0.0 0.0

v 1.0 0.0 1.0

v 1.0 1.0 0.0

v 1.0 1.0 1.0

v 0.0 1.0 0.0

v 0.0 1.0 1.0

f 1 3 2

f 3 4 2

f 3 5 4

f 5 6 4

f 5 7 6

f 7 8 6

f 7 1 8

f 1 2 8

f 1 5 3

f 1 7 5

f 2 4 6

f 2 6 8

Slika 31.  Prikaz .obj zapisa u pregledniku izrađenom u radu.
